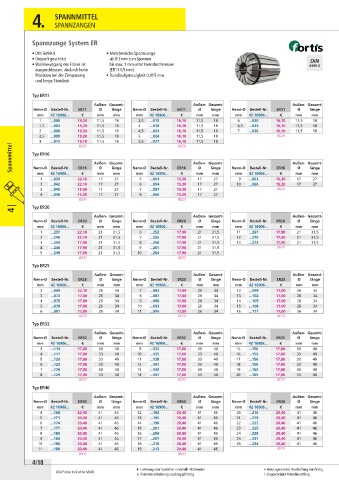

Page 252 - WS Werkzeuge 2026

4. SPANNMITTEL

SPANNZANGEN

Spannzange System ER

• DIN 6499-B • Mehrbereichs-Spannzange
• Doppelt geschlitzt ab Ø 2 mm zum Spannen
• Walkbewegung der Fräser ist bis max. 1 mm unter Nenndurchmesser
ausgeschlossen, dadurch hohe (ER11 0,5 mm)
Präzision bei der Zerspanung • Rundlaufgenauigkeit 0,015 mm
und lange Standzeit

Typ ER11
Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
Nenn-Ø Bestell-Nr. ER11 Ø länge Nenn-Ø Bestell-Nr. ER11 Ø länge Nenn-Ø Bestell-Nr. ER11 Ø länge
mm 42 16906... € mm mm mm 42 16906... € mm mm mm 42 16906... € mm mm
1 ...000 19,20 11,5 18 3,5 ...015 16,10 11,5 18 6 ...030 16,10 11,5 18
1,5 ...003 19,20 11,5 18 4 ...018 16,10 11,5 18 6,5 ...033 16,10 11,5 18
2 ...006 19,20 11,5 18 4,5 ...021 16,10 11,5 18 7 ...036 16,10 11,5 18
2,5 ...009 19,20 11,5 18 5 ...024 16,10 11,5 18 (823)
3 ...012 16,10 11,5 18 5,5 ...027 16,10 11,5 18
Spannmittel Typ ER16 Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
(823)
(823)

Bestell-Nr.
Bestell-Nr.
Ø
Bestell-Nr.
Ø
Nenn-Ø
Ø
mm
mm
€
mm
mm
mm 42 16906... ER16 mm länge Nenn-Ø 42 16906... ER16 mm länge Nenn-Ø 42 16906... ER16 mm länge
€
mm
€
1 ...039 22,10 17 27 5 ...051 15,30 17 27 9 ...063 15,30 17 27
2 ...042 22,10 17 27 6 ...054 15,30 17 27 10 ...066 15,30 17 27
3 ...045 15,30 17 27 7 ...057 15,30 17 27 (823)
4 ...048 15,30 17 27 8 ...060 15,30 17 27
(823) (823)
4 | Typ ER20
Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
Nenn-Ø Bestell-Nr. ER20 Ø länge Nenn-Ø Bestell-Nr. ER20 Ø länge Nenn-Ø Bestell-Nr. ER20 Ø länge
mm 42 16906... € mm mm mm 42 16906... € mm mm mm 42 16906... € mm mm
1 ...237 22,10 21 31,5 6 ...252 17,90 21 31,5 11 ...267 17,90 21 31,5
2 ...240 22,10 21 31,5 7 ...255 17,90 21 31,5 12 ...270 17,90 21 31,5
3 ...243 17,90 21 31,5 8 ...258 17,90 21 31,5 13 ...273 17,90 21 31,5
4 ...246 17,90 21 31,5 9 ...261 17,90 21 31,5 (823)
5 ...249 17,90 21 31,5 10 ...264 17,90 21 31,5
(823) (823)
Typ ER25
Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
Nenn-Ø Bestell-Nr. ER25 Ø länge Nenn-Ø Bestell-Nr. ER25 Ø länge Nenn-Ø Bestell-Nr. ER25 Ø länge
mm 42 16906... € mm mm mm 42 16906... € mm mm mm 42 16906... € mm mm
2 ...069 22,10 26 34 7 ...084 17,00 26 34 12 ...099 17,00 26 34
3 ...072 17,00 26 34 8 ...087 17,00 26 34 13 ...102 17,00 26 34
4 ...075 17,00 26 34 9 ...090 17,00 26 34 14 ...105 17,00 26 34
5 ...078 17,00 26 34 10 ...093 17,00 26 34 15 ...108 17,00 26 34
6 ...081 17,00 26 34 11 ...096 17,00 26 34 16 ...111 17,00 26 34
(823) (823) (823)
Typ ER32
Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
Nenn-Ø Bestell-Nr. ER32 Ø länge Nenn-Ø Bestell-Nr. ER32 Ø länge Nenn-Ø Bestell-Nr. ER32 Ø länge
mm 42 16906... € mm mm mm 42 16906... € mm mm mm 42 16906... € mm mm
3 ...114 17,00 33 40 9 ...132 17,00 33 40 15 ...150 17,00 33 40
4 ...117 17,00 33 40 10 ...135 17,00 33 40 16 ...153 17,00 33 40
5 ...120 17,00 33 40 11 ...138 17,00 33 40 17 ...156 17,00 33 40
6 ...123 17,00 33 40 12 ...141 17,00 33 40 18 ...159 17,00 33 40
7 ...126 17,00 33 40 13 ...144 17,00 33 40 19 ...162 17,00 33 40
8 ...129 17,00 33 40 14 ...147 17,00 33 40 20 ...165 17,00 33 40
(823) (823) (823)
Typ ER40
Außen- Gesamt- Außen- Gesamt- Außen- Gesamt-
Nenn-Ø Bestell-Nr. ER40 Ø länge Nenn-Ø Bestell-Nr. ER40 Ø länge Nenn-Ø Bestell-Nr. ER40 Ø länge
mm 42 16906... € mm mm mm 42 16906... € mm mm mm 42 16906... € mm mm
4 ...168 20,40 41 46 12 ...192 20,40 41 46 20 ...216 20,40 41 46
5 ...171 20,40 41 46 13 ...195 20,40 41 46 21 ...219 20,40 41 46
6 ...174 20,40 41 46 14 ...198 20,40 41 46 22 ...222 20,40 41 46
7 ...177 20,40 41 46 15 ...201 20,40 41 46 23 ...225 20,40 41 46
8 ...180 20,40 41 46 16 ...204 20,40 41 46 24 ...228 20,40 41 46
9 ...183 20,40 41 46 17 ...207 20,40 41 46 25 ...231 20,40 41 46
10 ...186 20,40 41 46 18 ...210 20,40 41 46 26 ...234 20,40 41 46
11 ...189 20,40 41 46 19 ...213 20,40 41 46 (823)
(823) (823)
4/18
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
