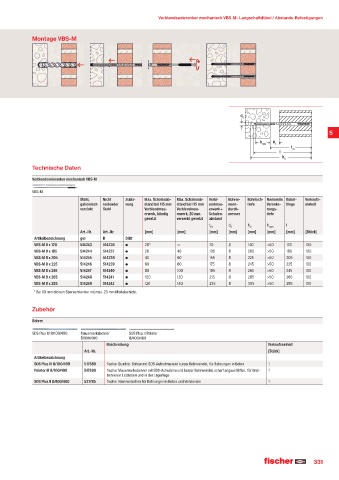

Page 331 - fischer Hauptkatalog Befestigungstechnik

Verblendsanieranker mechanisch VBS-M · Langschaftdübel / Abstands-Befestigungen

Montage VBS-M

5

Technische Daten
Verblendsanieranker mechanisch VBS-M

VBS-M
Stahl, Nicht Zulas- Max. Schalenab- Max. Schalenab- Verbl- Bohrer- Bohrloch- Nominelle Dübel- Verkaufs-
galvanisch rostender sung stand bei 115 mm stand bei 115 mm endmau- nenn- tiefe Veranke- länge einheit
verzinkt Stahl Verblendmau- Verblendmau- erwerk + durch- rungs-
erwerk, bündig erwerk, 20 mm Schalen- messer tiefe
gesetzt versenkt gesetzt abstand
t d h h l
fix 0 0 nom
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R DIBt
VBS-M 8 x 120 514243 514236 20* — 70 8 140 >50 120 100
VBS-M 8 x 185 514244 514237 20 40 135 8 205 >50 185 100
VBS-M 8 x 205 514245 514238 40 60 155 8 225 >50 205 100
VBS-M 8 x 225 514246 514239 60 80 175 8 245 >50 225 100
VBS-M 8 x 245 514247 514240 80 100 195 8 265 >50 245 100
VBS-M 8 x 265 514248 514241 100 120 215 8 285 >50 265 100
VBS-M 8 x 285 514249 514242 120 140 235 8 305 >50 285 100
* Bei 50 mm dickem Sparverblender mit max. 20 mm Mörtelschicht.

Zubehör

Bohrer
SDS Plus IV 8/100/400 Mauerwerksbohrer SDS Plus II Pointer
8/100/400 8/400/460
Beschreibung Verkaufseinheit
Art.-Nr. [Stück]
Artikelbezeichnung
SDS Plus IV 8/100/400 517689 fischer Quattric-Bohrer mit SDS-Aufnahme und kurzer Bohrwendel, für Bohrungen in Beton 1
Pointer M 8/100/400 517690 fischer Mauerwerksbohrer mit SDS-Aufnahme und kurzer Bohrwendel, scharf angeschliffen, für Dreh- 1
bohren in Lochstein und in der Lagerfuge
SDS Plus II 8/400/460 531785 fischer Hammerbohrer für Bohrungen in Beton und Verblender 1

331
