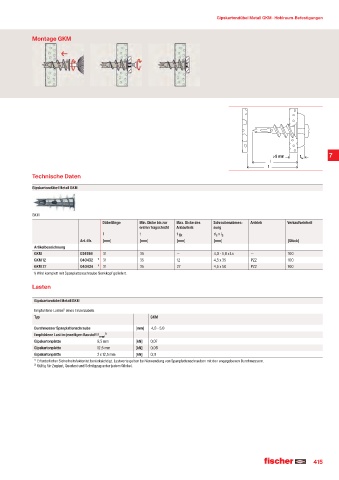

P. 415
Gipskartondübel Metall GKM · Hohlraum-Befestigungen
Montage GKM
7
Technische Daten
Gipskartondübel Metall GKM
GKM
Dübellänge Min. Dicke bis zur Max. Dicke des Schraubenabmes- Antrieb Verkaufseinheit
ersten Tragschicht Anbauteils sung
l t t fix d x l s
s
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
GKM 024556 31 35 — 4,0 - 5,0 x Ls — 100
GKM 12 040432 ¹ 31 35 12 4,5 x 35 PZ2 100
GKM 27 040434 ¹ 31 35 27 4,5 x 50 PZ2 100
1) Wird komplett mit Spanplattenschraube Senkkopf geliefert.
Lasten
Gipskartondübel Metall GKM
Empfohlene Lasten¹ eines Einzeldübels.
Typ GKM
Durchmesser Spanplattenschraube [mm] 4,0 - 5,0
Empfohlene Last im jeweiligen Baustoff F empf ²
Gipskartonplatte 9,5 mm [kN] 0,07
Gipskartonplatte 12,5 mm [kN] 0,08
Gipskartonplatte 2 x 12,5 mm [kN] 0,11
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt. Lastwerte gelten bei Verwendung von Spanplattenschrauben mit den angegebenen Durchmessern.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
415
