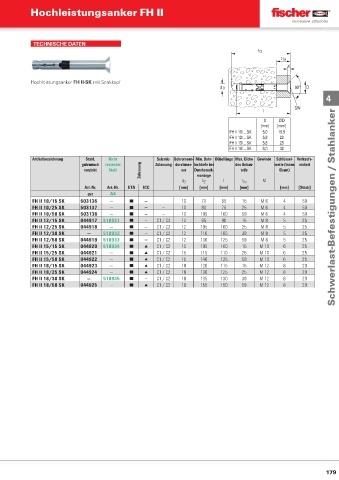

Page 178 - fischer Hauptkatalog Befestigungstechnik

Hochleistungsanker FH II

TECHNISCHE DATEN
h 2
t fix
X

Hochleistungsanker FH II-SK mit Senkkopf
d 0 90° D
4

SW
l
X Ø D
[mm] [mm]
FH II 10/... SK 5,0 19,5
FH II 12/... SK 5,8 22
FH II 15/... SK 5,8 25
FH II 18/... SK 8,0 32
Artikelbezeichnung Stahl, Nicht Seismic- Bohrernenn- Min. Bohr- Dübellänge Max. Dicke Gewinde Schlüssel- Verkaufs-
galvanisch rostender Zulassung durchmes- lochtiefe bei des Anbau- weite (Innen einheit
verzinkt Stahl Zulassung ser Durchsteck- teils 6kant)
h
d 0 montage l t fi x M
2
Art.-Nr. Art.-Nr. ETA ICC [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4
FH II 10/15 SK 503136 — ■ — — 10 70 65 15 M 6 4 50
FH II 10/25 SK 503137 — ■ — — 10 80 75 25 M 6 4 50 Schwerlast-Befestigungen / Stahlanker
FH II 10/50 SK 503138 — ■ — — 10 105 100 50 M 6 4 50
FH II 12/15 SK 044917 510931 ■ — C1 / C2 12 95 90 15 M 8 5 25
FH II 12/25 SK 044918 — ■ — C1 / C2 12 105 100 25 M 8 5 25
FH II 12/30 SK — 510932 ■ — C1 / C2 12 110 105 30 M 8 5 25
FH II 12/50 SK 044919 510933 ■ — C1 / C2 12 130 125 50 M 8 5 25
FH II 15/15 SK 044920 510934 ■ ▲ C1 / C2 15 105 100 15 M 10 6 25
FH II 15/25 SK 044921 — ■ ▲ C1 / C2 15 115 110 25 M 10 6 25
FH II 15/50 SK 044922 — ■ ▲ C1 / C2 15 140 135 50 M 10 6 25
FH II 18/15 SK 044923 — ■ ▲ C1 / C2 18 120 115 15 M 12 8 20
FH II 18/25 SK 044924 — ■ ▲ C1 / C2 18 130 125 25 M 12 8 20
FH II 18/30 SK — 510935 ■ — C1 / C2 18 135 130 30 M 12 8 20
FH II 18/50 SK 044925 — ■ ▲ C1 / C2 18 155 150 50 M 12 8 20

179
