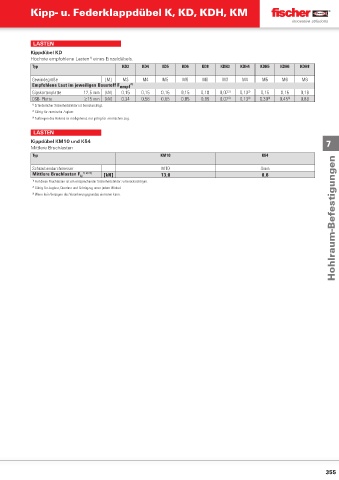

Page 354 - fischer Hauptkatalog Befestigungstechnik

Kipp- u. Federklappdübel K, KD, KDH, KM

LASTEN
Kippdübel KD
1)
Höchste empfohlene Lasten eines Einzeldübels.
Typ KD3 KD4 KD5 KD6 KD8 KDH3 KDH4 KDH5 KDH6 KDH8
Gewindegröße [M] M3 M4 M5 M6 M8 M3 M4 M5 M6 M8
Empfohlene Last im jeweiligen Baustoff F empf 2)
Gipskartonplatte 12,5 mm [kN] 0,15 0,15 0,15 0,15 0,18 0,07 3) 0,13 3) 0,15 0,15 0,18
OSB- Platte ≥15 mm [kN] 0,34 0,58 0,85 0,85 0,89 0,07 3) 0,13 3) 0,30 3) 0,45 3) 0,89
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für zentrische Zuglast.
3) Aufbiegen des Hakens ist maßgebend, nur gültig für zentrischen Zug.

LASTEN
Kippdübel KM10 und K54 7
Mittlere Bruchlasten
Typ KM10 K54

Schraubendurchmesser M10 4mm
Mittlere Bruchlasten F u 1) 2) 3) [kN] 13,0 0,8
1) Auf diese Bruchlasten ist ein entsprechender Sicherheitsfaktor zu berücksichtigen.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
3) Wenn kein Versagen des Verankerungsgrundes eintreten kann. Hohlraum-Befestigungen
