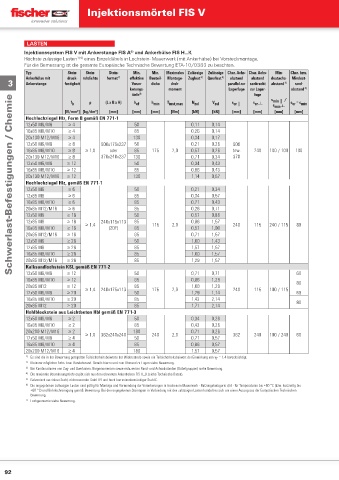

Page 91 - fischer Hauptkatalog Befestigungstechnik

Injektionsmörtel FIS V

LASTEN
Injektionssystem FIS V mit Ankerstange FIS A und Ankerhülse FIS H...K
5)
Höchste zulässige Lasten 1) 6) eines Einzeldübels in Lochstein- Mauerwerk (mit Ankerhülse) bei Vorsteckmontage.
Für die Bemessung ist die gesamte Europäische Technische Bewertung ETA-10/0383 zu beachten.
Typ Stein- Stein- Stein- Min. Min. Maximales Zulässige Zulässige Char. Achs- Char. Achs- Min- Char. bzw.
Ankerhülse mit druck- rohdichte format 7) eff ektive Bauteil- Montage- Zuglast 3) Querlast 3) abstand abstand destachs- Mindest-
3 Ankerstange festigkeit Veran- dicke dreh- parallel zur senkrecht abstand 2) rand-
kerungs- moment Lagerfuge zur Lager- abstand 2)
tiefe 4) fuge
Schwerlast-Befestigungen / Chemie
s min║ /
f b ρ (L x B x H) h ef h min T inst,max N zul V zul s cr║ s cr┴ s min┴ c = c min
cr
[N/mm²] [kg/dm³] [mm] [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm]
Hochlochziegel Hlz, Form B gemäß EN 771-1
12x50 M6/M8 ≥ 4 50 0,11 0,14
16x85 M8/M10 ≥ 4 85 0,26 0,14
20x130 M12/M16 ≥ 4 130 0,34 0,17
12x50 M6/M8 ≥ 8 500x175x237 50 0,21 0,26 500
16x85 M8/M10 ≥ 8 ≥ 1,0 oder 85 175 2,0 0,57 0,26 bzw. 240 100 / 100 100
20x130 M12/M16 ≥ 8 370x240x237 130 0,71 0,34 370
12x50 M6/M8 ≥ 12 50 0,34 0,43
16x85 M8/M10 ≥ 12 85 0,86 0,43
20x130 M12/M16 ≥ 12 130 1,14 0,57
Hochlochziegel Hlz, gemäß EN 771-1
12x50 M6 ≥ 6 50 0,21 0,34
12x85 M8 ≥ 6 85 0,34 0,57
16x85 M8/M10 ≥ 6 85 0,21 0,43
20x85 M12/M16 ≥ 6 85 0,26 0,71
12x50 M6 ≥ 16 50 0,57 0,86
12x85 M8 ≥ 16 ≥ 1,4 240x115x113 85 115 2,0 0,86 1,57 240 115 240 / 115 80
16x85 M8/M10 ≥ 16 (2DF) 85 0,57 1,00
20x85 M12/M16 ≥ 16 85 0,71 1,57
12x50 M6 ≥ 28 50 1,00 1,43
12x85 M8 ≥ 28 85 1,57 1,57
16x85 M8/M10 ≥ 28 85 1,00 1,57
20x85 M12/M16 ≥ 28 85 1,29 1,57
Kalksandlochstein KSL gemäß EN 771-2
12x50 M6/M8 ≥ 12 50 0,71 0,71 60
16x85 M8/M10 ≥ 12 85 0,86 1,29 80
20x85 M12 ≥ 12 ≥ 1,4 240x175x113 85 175 2,0 1,00 1,29 240 115 100 / 115
12x50 M6/M8 ≥ 20 50 1,29 1,14 60
16x85 M8/M10 ≥ 20 85 1,43 2,14
20x85 M12 ≥ 20 85 1,71 2,14 80
Hohlblockstein aus Leichtbeton Hbl gemäß EN 771-3
12x50 M6/M8 ≥ 2 50 0,34 0,26
16x85 M8/M10 ≥ 2 85 0,43 0,26
20x200 M12/M16 ≥ 2 ≥ 1,0 362x240x240 180 240 2,0 0,71 0,26 362 240 100 / 240 60
12x50 M6/M8 ≥ 4 50 0,71 0,57
16x85 M8/M10 ≥ 4 85 0,86 0,57
20x200 M12/M16 ≥ 4 180 1,57 0,57
1) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
2) Kleinster möglicher Achs- bzw. Randabstand. Details hierzu und zum Abstand zu Fugen siehe Bewertung.
Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Bewertung.
3)
4) Die maximale Verankerungstiefe ergibt sich aus den relevanten Ankerhülsen FIS H...K (siehe Technische Daten).
5) Galvanisch verzinkter Stahl, nichtrostender Stahl A4 und hoch korrosionsbeständiger Stahl C.
6) Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Mauerwerk - Nutzungskategorie d/d - für Temperaturen bis +50 °C (bzw. kurzzeitig bis
+80 °C) und Bohrlochreinigung gemäß Bewertung. Bei den angegebenen Steintypen in Verbindung mit den zulässigen Lasten handelt es sich um einen Auszug aus der Europäischen Technischen
Bewertung.
7) Lochgeometrie siehe Bewertung.
