Page 140 - Günzbuerger Ratgeber Steigtechnik 2021
P. 140
www.steigtechnik.de

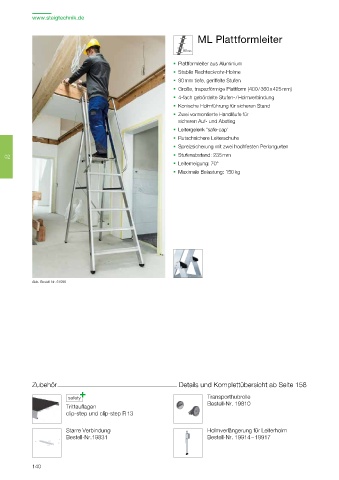

ML Plattformleiter
Parallel
Plattformleiter aus Aluminium
Stabile Rechteckrohr-Holme
80 mm tiefe, geriffelte Stufen
Große, trapezförmige Plattform (400 / 360 x 425 mm)
4-fach gebördelte Stufen- / Holmverbindung
Konische Holmführung für sicheren Stand Konisch
Zwei vormontierte Handläufe für
sicheren Auf- und Abstieg
Leitergelenk 'safe-cap'
Rutschsichere Leiterschuhe
Spreizsicherung mit zwei hochfesten Perlongurten
02 Stufenabstand: 235 mm Beidseitig vormontierter Handlauf Konische Holmführung für sicheren Stand Parallel geführte Holme für größeren Arbeitsbereich 02
Leiterneigung: 70°
Maximale Belastung: 150 kg
Abb. Bestell-Nr. 51096
BG BAU gefördert!*
Arbeitshöhe bis ca. m 2,90 3,15 3,35 3,60 3,85
Stufenanzahl inkl. Plattform 4 5 6 7 8
Gesamthöhe m 1,95 2,18 2,41 2,65 2,88
Plattformhöhe m 0,89 1,13 1,36 1,60 1,83
Schrittlänge m 0,97 1,12 1,27 1,39 1,59
Untere Außenbreite m 0,60 0,62 0,65 0,68 0,71
Holmhöhe 73/58 73/58 73/58 73/58 73/58
Zubehör Details und Komplettübersicht ab Seite 158 Aufstiegs- /Stützteil mm
Gesamtlänge geklappt m 2,06 2,31 2,56 2,81 3,06
Transporthubrolle Höhe Plattform bis 1,00 1,00 1,00 1,00 1,00
Bestell-Nr. 19810 Geländerrohr m
Trittauflagen Handlauflänge m 1,03 1,03 1,28 1,52 1,77
clip-step und clip-step R 13 Transportmaß L x B x H m 2,06 x 0,60 x 0,28 2,31 x 0,63 x 0,28 2,56 x 0,65 x 0,28 2,80 x 0,80 x 0,28 3,05 x 0,71 x 0,28
Gewicht in kg 10,0 11,8 12,6 14,5 15,8
Bestell-Nr. 51094 51095 51096 51097 51098
Starre Verbindung Holmverlängerung für Leiterholm UVP ohne MwSt. Euro 380,00 405,00 436,00 457,00 479,00
Bestell-Nr.19831 Bestell-Nr. 19914 – 19917
* Förderung unter Vorbehalt, aktuellste Informationen finden Sie auf der Homepage BG BAU. Seit 2014 fördert die BG BAU den Kauf von einseitig und beidseitig begehbaren
Podestleitern, Tritte und Leiterzubehör. Von dieser Förderung profitieren alle Mitglieder der BG BAU. Dadurch sollen gerade auf Baustellen Arbeitsunfälle vermieden und die
Ergonomie verbessert werden. Alle Informationen der BG BAU erhalten Sie unter: www.bgbau.de/praev/arbeitsschutzpraemien
