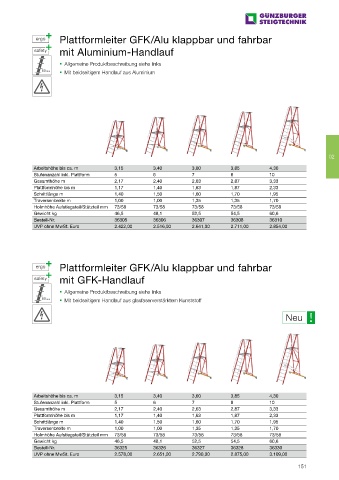

Page 151 - Günzbuerger Ratgeber Steigtechnik 2021

www.steigtechnik.de

Produktbeschreibung Plattformleiter GFK/Alu klappbar und fahrbar

ƒ Plattformleiter aus GFK/Alu
ƒ Holme aus glasfaserverstärkten Rechteckrohr-Profilen mit Aluminium-Handlauf
(mind. 10 Jahre Altersbeständigkeit) ƒ Allgemeine Produktbeschreibung siehe links
ƒ 80 mm tiefe, geriffelte Stufen aus Aluminium ƒ Mit beidseitigem Handlauf aus Aluminium
ƒ 4-fach gebördelte Stufen- / Holmverbindung
ƒ Geräumige Plattform aus GFK Gitterrost (650 x 600 mm)
ƒ Mit beidseitigem Handlauf, 3-seitigem Geländer,
Knie- und Fußleisten sowie Sicherungsseil für ein
sicheres Begehen und Stehen
ƒ nivello -Leiterschuhe mit patentierter
®
2-Achsen-Neigungstechnik
ƒ Stützteil mit schmaler Quertraverse und Bockrollen
Ø 125 mm mit Feststeller für einen schnellen
Standortwechsel im ausgeklappten Zustand
ƒ Dank stabiler Stahl-Scharniere
platzsparend zusammenklappbar
02 02
ƒ Großzügige Werkzeugablageschale
ƒ Stufenabstand: 235 mm Arbeitshöhe bis ca. m 3,15 3,40 3,60 3,85 4,30
ƒ Leiterneigung: 70° Stufenanzahl inkl. Plattform 5 6 7 8 10
ƒ Maximale Belastung: 150 kg Gesamthöhe m 2,17 2,40 2,63 2,87 3,33
ƒ Lieferzeit: 3 – 5 Tage Plattformhöhe bis m 1,17 1,40 1,63 1,87 2,33
ƒ Geeignet für das Arbeiten in der Nähe von Schrittlänge m 1,40 1,50 1,60 1,70 1,95
1,00
Traversenbreite m
1,70
1,00
1,35
1,35
oder an unter Spannung stehenden Teilen Holmhöhe Aufstiegsteil/Stützteil mm 73/58 73/58 73/58 73/58 73/58
ƒ Geprüft bis 1.000 Volt nach DIN EN 61478:2002 Gewicht kg 46,5 48,1 52,5 54,5 60,6
Abschnitt 6.5.1 und A1:2004 Kategorie 1 Bestell-Nr. 36305 36306 36307 36308 36310
(entspricht europäischer Norm DIN EN 131-7) UVP ohne MwSt. Euro 2.422,00 2.516,00 2.641,00 2.711,00 2.854,00
Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer
Sensibilität vom Umtausch ausgeschlossen
Plattformleiter GFK/Alu klappbar und fahrbar

mit GFK-Handlauf
Abb. Bestell-Nr. 36307
ƒ Allgemeine Produktbeschreibung siehe links
ƒ Mit beidseitigem Handlauf aus glasfaserverstärktem Kunststoff

Arbeitshöhe bis ca. m 3,15 3,40 3,60 3,85 4,30
Stufenanzahl inkl. Plattform 5 6 7 8 10
Gesamthöhe m 2,17 2,40 2,63 2,87 3,33
Zubehör Details und Komplettübersicht ab Seite 158 Plattformhöhe bis m 1,17 1,40 1,63 1,87 2,33
Schrittlänge m 1,40 1,50 1,60 1,70 1,95
Traversenbreite m 1,00 1,00 1,35 1,35 1,70
Holmhöhe Aufstiegsteil/Stützteil mm 73/58 73/58 73/58 73/58 73/58
Wechselbare Gewicht kg 46,5 48,1 52,5 54,5 60,6
nivello -Fußplatten Bestell-Nr. 36325 36326 36327 36328 36330
®
UVP ohne MwSt. Euro 2.578,00 2.651,00 2.790,00 2.875,00 3.109,00
