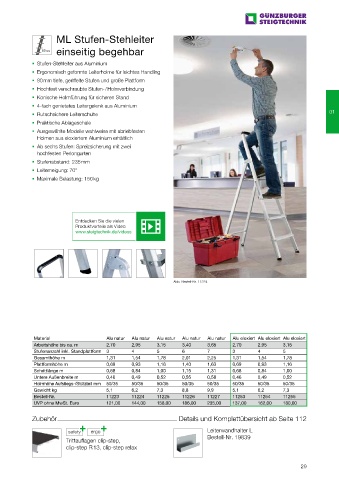

Page 29 - Günzbuerger Ratgeber Steigtechnik 2021
P. 29
www.steigtechnik.de
Stufen-Stehleiter ML Stufen-Stehleiter
einseitig begehbar einseitig begehbar
mit Rollen Stufen-Stehleiter aus Aluminium
Ergonomisch geformte Leiterholme für leichtes Handling
80 mm tiefe, geriffelte Stufen und große Plattform
Stufen-Stehleiter aus Aluminium
Hochfest verschraubte Stufen- / Holmverbindung
Stabile Rechteckrohr-Holme
Konische Holmführung für sicheren Stand
80 mm tiefe, geriffelte Stufen und große Plattform
4-fach genietetes Leitergelenk aus Aluminium
01 4-fach gebördelte Stufen- / Holmverbindung Rutschsichere Leiterschuhe 01
Konische Holmführung für sicheren Stand
Praktische Ablageschale
®
nivello -Leiterschuhe mit patentierter
2-Achsen-Neigungstechnik Ausgewählte Modelle wahlweise mit abriebfesten
Holmen aus eloxiertem Aluminium erhältlich
Vier selbstarretierende Federrollen (Ø 80 mm)
Ab sechs Stufen: Spreizsicherung mit zwei
Leitergelenk 'safe-cap'
hochfesten Perlongurten
Starre Verbindung durch beidseitig lösbare Metallstreben
Stufenabstand: 235 mm
Ab sieben Stufen: Spreizsicherung mit zwei Leiterneigung: 70°
hochfesten Perlongurten
Maximale Belastung: 150 kg
Praktische Ablageschale mit integrierten Haken
und Werkzeugaufnahmen
Stufenabstand: 235 mm
Leiterneigung: 70°
Maximale Belastung: 150 kg
Entdecken Sie die vielen
Produktvorteile als Video:
www.steigtechnik.de/videos
Abb. Bestell-Nr. 41106 Abb. Bestell-Nr. 11224
Material Alu natur Alu natur Alu natur Alu natur Alu natur Alu eloxiert Alu eloxiert Alu eloxiert
Arbeitshöhe bis ca. m 2,70 2,95 3,15 3,40 3,65 3,85 4,10 4,35 4,80 5,25 Arbeitshöhe bis ca. m 2,70 2,95 3,15 3,40 3,65 2,70 2,95 3,15
Stufenanzahl inkl. Standplattform 3 4 5 6 7 8 9 10 12 14 Stufenanzahl inkl. Standplattform 3 4 5 6 7 3 4 5
Gesamthöhe m 1,34 1,58 1,81 2,05 2,28 2,51 2,75 2,98 3,45 3,92 Gesamthöhe m 1,31 1,54 1,78 2,01 2,25 1,31 1,54 1,78
Plattformhöhe m 0,68 0,91 1,14 1,38 1,61 1,85 2,08 2,31 2,78 3,25 Plattformhöhe m 0,69 0,93 1,16 1,40 1,63 0,69 0,93 1,16
Schrittlänge m 0,70 0,85 1,01 1,16 1,32 1,48 1,63 1,79 2,10 2,40 Schrittlänge m 0,68 0,84 1,00 1,15 1,31 0,68 0,84 1,00
Untere Außenbreite m 0,62 0,65 0,68 0,70 0,74 0,77 0,80 0,83 0,89 0,95 Untere Außenbreite m 0,46 0,49 0,52 0,55 0,58 0,46 0,49 0,52
Holmhöhe Aufstiegs-/Stützteil mm 73/58 73/58 73/58 73/58 73/58 73/58 73/58 73/58 73/58 73/58 Holmhöhe Aufstiegs-/Stützteil mm 50/35 50/35 50/35 50/35 50/35 50/35 50/35 50/35
Gewicht kg 8,7 9,7 10,7 11,8 13,0 14,8 16,1 17,3 19,8 22,8 Gewicht kg 5,1 6,2 7,3 8,8 9,9 5,1 6,2 7,3
Bestell-Nr. 41103 41104 41105 41106 41107 41108 41109 41110 41112 41114 Bestell-Nr. 11223 11224 11225 11226 11227 11253 11254 11255
UVP ohne MwSt. Euro 350,00 385,00 405,00 443,00 510,00 539,00 569,00 612,00 677,00 772,00 UVP ohne MwSt. Euro 121,00 144,00 158,00 186,00 235,00 137,00 162,00 180,00
Zubehör Details und Komplettübersicht ab Seite 112 Zubehör Details und Komplettübersicht ab Seite 112
Leiterwandhalter L Leiterwandhalter L
Bestell-Nr. 19839 Bestell-Nr. 19839
Trittauflagen clip-step, Trittauflagen clip-step,
clip-step R 13, clip-step relax clip-step R 13, clip-step relax
28 29
