www.steigtechnik.de

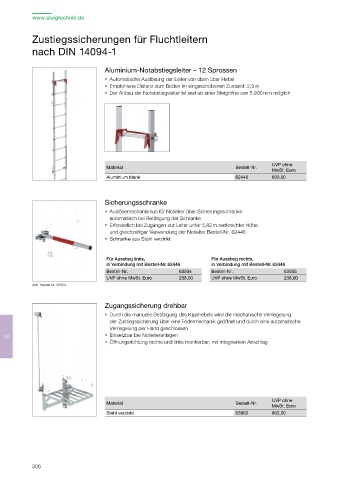

Zustiegssicherungen für Fluchtleitern Grund- und Erweiterungspodeste/Rettungspodest

nach DIN 14094-1

Aluminium-Notabstiegsleiter – 12 Sprossen Grundpodest

ƒ Automatische Auslösung der Leiter von oben über Hebel ƒ Gitterrostbelag mit zwei Anbaukonsolen aus Stahl
ƒ Empfohlene Distanz zum Boden im eingeschobenen Zustand: 2,5 m ƒ Geländer an einer Längs- und Stirnseite
ƒ Der Anbau der Notabstiegsleiter ist erst ab einer Steighöhe von 5.900 mm möglich ƒ Nach DIN 14094
ƒ Sonderkonsolen für WDVS-Fassaden / Isolierfassaden
auf Anfrage 120 mm
ƒ Flächenlast: 4,0 kN / m² 80 mm 80 mm
ƒ Einzellast: 2,0 kN / m² 120 mm
ø 12 mm
Konsolenflansch
Für Breite Tiefe Konsolenmaß mm Gewicht Bestell-Nr. UVP ohne
Untergrund mm mm (Schraubabstände) kg MwSt. Euro
Beton 800 800 388 61,5 60942 665,00
Beton 1.000 1.000 503 77,5 60950 826,00
UVP ohne
Material Bestell-Nr. Abb. Bestell-Nr. 60942 (an zusätzl. Erweiterungspodest)
MwSt. Euro
Aluminium blank 62446 699,00
Erweiterungspodest
ƒ Gitterrostbelag mit einer Anbaukonsole
Sicherungsschranke ƒ Geländer an einer Stirnseite inkl. Geländerverbinder
ƒ Auslösemechanismus für Notleiter über Sicherungsschranke ƒ Erweiterungspodeste beliebig aneinander verschraubbar 120 mm
automatisch bei Betätigung der Schranke ƒ Flächenlast: 4,0 kN / m² 80 mm
ƒ Erforderlich bei Zugängen zur Leiter unter 5,82 m senkrechter Höhe ƒ Einzellast: 2,0 kN / m² 80 mm 120 mm
und gleichzeitiger Verwendung der Notleiter Bestell-Nr. 62446 ø 12 mm
ƒ Schranke aus Stahl verzinkt Konsolenflansch
Für Breite Tiefe Konsolenmaß mm Gewicht Bestell-Nr. UVP ohne
Untergrund mm mm (Schraubabstände) kg MwSt. Euro
Für Ausstieg links, Für Ausstieg rechts, Beton 400 800 388 31,0 60941 420,00
in Verbindung mit Bestell-Nr. 62446 in Verbindung mit Bestell-Nr. 62446 Beton 800 800 388 44,0 60943 545,00
Bestell-Nr. 63504 Bestell-Nr. 63505 Beton 500 1.000 503 40,0 60952 500,00
UVP ohne MwSt. Euro 238,00 UVP ohne MwSt. Euro 238,00 Beton 1.000 1.000 503 58,5 60951 694,00
Abb. Bestell-Nr. 63504 Abb. Bestell-Nr. 60941 (an bestehendem Grundpodest)

Zugangssicherung drehbar Flanschplatte und Strebe
ø 12
ƒ Durch die manuelle Betätigung des Kipphebels wird die mechanische Verriegelung ƒ Serienmäßig ist das Erweiterungspodest für die Montage
der Zustiegssicherung über eine Federmechanik geöffnet und durch eine automatische an Betonmauerwerk geeignet 250
Verriegelung per Hand geschlossen ƒ Für Ziegelmauerwerk wird zusätzlich eine Flanschplatte, Montagematerial
06 ƒ Einsetzbar bei Notleiteranlagen und eine Strebe benötigt. Bitte folgende Bestell-Nr. angeben 06
ƒ Öffnungsrichtung rechts und links montierbar, mit integriertem Anschlag
1.050
Zusätzliche Flanschplatte Tiefe Konsolenmaß mm Bestell-Nr. UVP ohne
und Strebe für mm (Schraubabstände) MwSt. Euro
Ziegelmauerwerk 800 922 60954 107,00
Ziegelmauerwerk 1.000 1.222 60953 118,00
Abb. Bestell-Nr. 60954 (Flanschplatte und Strebe
für Ziegelmauerwerk)
Distanzsegment
UVP ohne
Material Bestell-Nr.
MwSt. Euro ƒ Wandabstand Verstellbereich 175 – 240 mm 150
Stahl verzinkt 63962 862,00 ƒ Für Grund- und Erweiterungspodeste 175–240
ƒ Spalt zur Wand ist bauseits zu schließen

UVP ohne
Material Bestell-Nr.
MwSt. Euro Ø 16
Stahl verzinkt 60944 109,00
