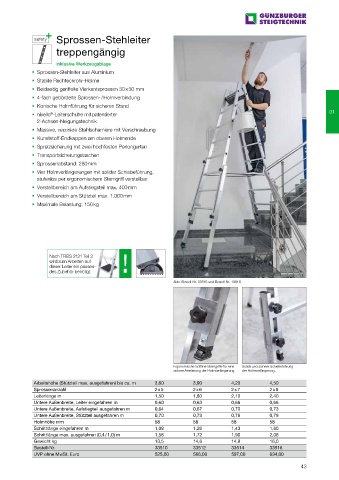

Page 43 - Günzbuerger Ratgeber Steigtechnik 2021
P. 43
www.steigtechnik.de
Sprossen-Stehleiter Sprossen-Stehleiter
4-teilig treppengängig
mit nivello -Traverse inklusive Werkzeugablage
®
Sprossen-Stehleiter aus Aluminium
Sprossen-Stehleiter aus Aluminium
Stabile Rechteckrohr-Holme
Stabile Rechteckrohr-Holme
Beidseitig geriffelte Vierkantsprossen 30 x 30 mm
Beidseitig geriffelte Vierkantsprossen 30 x 30 mm
4-fach gebördelte Sprossen- / Holmverbindung
4-fach gebördelte Sprossen- / Holmverbindung
Konische Holmführung für sicheren Stand
®
01 nivello -Traversen in optimaler Breite zum gewählten ® 01
Produkt für einen extra sicheren Stand und Aufstieg nivello -Leiterschuhe mit patentierter
(beidseitig, liegen lose bei) 2-Achsen-Neigungstechnik
Höhenverstellbar von Sprosse zu Sprosse mit Massive, verzinkte Stahlscharniere mit Verschraubung
wenigen Handgriffen Kunststoff-Endkappen am oberen Holmende
Kunststoff-Endkappen am oberen Holmende Spreizsicherung mit zwei hochfesten Perlongurten
Spreizsicherung mit zwei hochfesten Perlongurten Transportsicherungslaschen
Sprossenabstand: 280 mm Sprossenabstand: 280 mm
Leiterbreite: 420 mm (ohne Traverse) Vier Holmverlängerungen mit solider Schiebeführung,
Maximale Belastung: 150 kg stufenlos per ergonomischem Sterngriff verstellbar
Verstellbereich am Aufstiegsteil max. 400 mm
Verstellbereich am Stützteil max. 1.000 mm
Maximale Belastung: 150 kg
Nach TRBS 2121 Teil 2 Nach TRBS 2121 Teil 2
wird zum Arbeiten auf wird zum Arbeiten auf
dieser Leiter ein passen- dieser Leiter ein passen-
des Zubehör benötigt. des Zubehör benötigt.
Abb. Bestell-Nr. 33040 und Bestell-Nr. 19910 Abb. Bestell-Nr. 33516 und Bestell-Nr. 19910
Arbeitshöhe bis ca. m 5,10 6,00 7,00
Sprossenanzahl 4 x 8 4 x 10 4 x 12
Leiterlänge ausgefahren m 4,00 4,80 5,85
Leiterlänge eingefahren m 2,50 3,06 3,62
Traversenbreite m 0,93 1,20 1,20
Schrittlänge m 2,23 2,69 3,33
Holmhöhe mm 73 73 73
Gewicht kg 29,0 33,5 39,4
Bestell-Nr. 33032 33040 33048
UVP ohne MwSt. Euro 995,00 1.193,00 1.460,00 Ergonomische Softline-Sterngriffe für eine Solide und sichere Schiebeführung
der Holmverlängerung.
sichere Arretierung der Holmverlängerung.
Zubehör Details und Komplettübersicht ab Seite 112 Arbeitshöhe (Stützteil max. ausgefahren) bis ca. m 3,60 3,90 4,20 4,50
Sprossenanzahl 2 x 5 2 x 6 2 x 7 2 x 8
Stufenmodul MaxxStep Einhängetritt R 13 Leiterlänge m 1,50 1,80 2,10 2,40
Bestell-Nr. 19901 – 19905 Bestell-Nr. 19910 Untere Außenbreite, Leiter eingefahren m 0,60 0,63 0,66 0,66
Untere Außenbreite, Aufstiegteil ausgefahren m 0,64 0,67 0,70 0,73
Untere Außenbreite, Stützteil ausgefahren m 0,70 0,73 0,76 0,79
Holmhöhe mm 58 58 58 58
Ablageschale Schrittlänge eingefahren m 1,08 1,26 1,43 1,60
Bestell-Nr. 19270 Schrittlänge max. ausgefahren (0,4 / 1,0) m 1,56 1,72 1,90 2,06
Wechselbare Gewicht kg 13,5 14,6 14,9 16,0
nivello -Fußplatten Bestell-Nr. 33510 33512 33514 33516
®
UVP ohne MwSt. Euro 525,00 566,00 597,00 634,00
42 43
