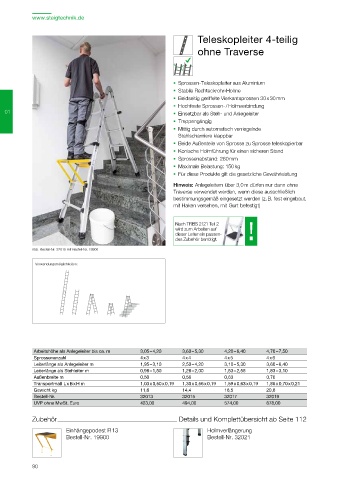

Page 90 - Günzbuerger Ratgeber Steigtechnik 2021
P. 90
www.steigtechnik.de
Teleskopleiter 4-teilig Stufen-Teleskopleiter
ohne Traverse Prime Line
Original Telesteps-Teleskopleiter aus Aluminium
Stabile Dreieckrohr-Holme, abriebfest eloxiert
80 mm tiefe, geriffelte Stufen und zwei
Sprossen-Teleskopleiter aus Aluminium
Stabile Rechteckrohr-Holme Antrittssprossen (50 mm)
Beidseitig geriffelte Vierkantsprossen 30 x 30 mm Hochfeste Stufen- / Holmverbindung
Hochfeste Sprossen- / Holmverbindung Bequeme Höhenverstellung durch intuitive Teleskopfunktion
01 Einsetzbar als Steh- und Anlegeleiter Bei Leiterlänge 4,10 m inklusive Klapptraverse 01
Treppengängig (liegt lose bei)
Mittig durch automatisch verriegelnde Sprossenabstand: 300 mm
Stahlscharniere klappbar Maximale Belastung: 150 kg
Beide Außenteile von Sprosse zu Sprosse teleskopierbar Für diese Produkte gilt die gesetzliche Gewährleistung
Konische Holmführung für einen sicheren Stand
Sprossenabstand: 280 mm
Maximale Belastung: 150 kg
Für diese Produkte gilt die gesetzliche Gewährleistung
Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne
Traverse verwendet werden, wenn diese ausschließlich
bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut,
mit Haken versehen, mit Gurt befestigt)
Nach TRBS 2121 Teil 2
wird zum Arbeiten auf
dieser Leiter ein passen-
des Zubehör benötigt.
Abb. Bestell-Nr. 32015 mit Bestell-Nr. 19900 Abb. Bestell-Nr. 115464
Verwendungsmöglichkeiten:
Arbeitshöhe als Anlegeleiter bis ca. m 3,05 – 4,20 3,60 – 5,30 4,20 – 6,40 4,70 – 7,50 Arbeitshöhe bis ca. m 3,80 4,90
Sprossenanzahl 4 x 3 4 x 4 4 x 5 4 x 6 Stufenanzahl 9 13
Leiterlänge als Anlegeleiter m 1,95 – 3,10 2,50 – 4,20 3,10 – 5,30 3,60 – 6,40 Länge ausgefahren m 3,00 4,10
Leiterlänge als Stehleiter m 0,98 – 1,50 1,28 – 2,00 1,53 – 2,55 1,83 – 3,10 Länge eingefahren m 0,76 0,93
Außenbreite m 0,50 0,56 0,63 0,70 Breite mit ausgeklappter Traverse m – 0,89
Transportmaß L x B x H m 1,03 x 0,50 x 0,19 1,30 x 0,56 x 0,19 1,59 x 0,63 x 0,19 1,86 x 0,70 x 0,21 Transportmaß L x B x H m 0,76 x 0,47 x 0,10 0,93 x 0,57 x 0,12
Gewicht kg 11,6 14,4 16,5 20,6 Gewicht kg 10,2 17,6
Bestell-Nr. 32013 32015 32017 32019 Bestell-Nr. 115463 115464
UVP ohne MwSt. Euro 423,00 494,00 574,00 678,00 UVP ohne MwSt. Euro 409,00 589,00
Zubehör Details und Komplettübersicht ab Seite 112 Zubehör Details und Komplettübersicht ab Seite 112
Einhängepodest R 13 Holmverlängerung Holmverlängerung Holmverlängerung
Bestell-Nr. 19900 Bestell-Nr. 32021 für Teleskopleiter 3,0 m für Teleskopleiter 4,1 m
Bestell-Nr. 115482 Bestell-Nr. 115465
