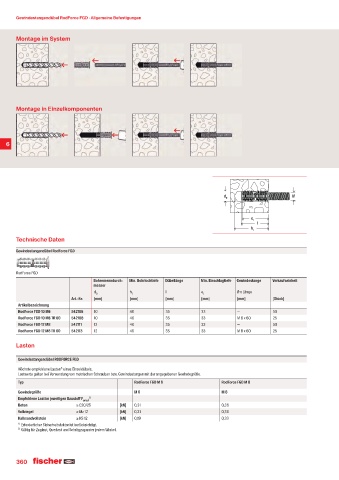

Page 360 - fischer Hauptkatalog Befestigungstechnik

Gewindestangendübel RodForce FGD · Allgemeine’Befestigungen

Montage im System

Montage in Einzelkomponenten

6

d 0 M

e 1
l
h 1

Technische Daten
Gewindestangendübel RodForce FGD

RodForce FGD
Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Min. Einschlagtiefe Gewindestange Verkaufseinheit
messer
d 0 h 1 l e 1 Ø x Länge
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
RodForce FGD 10 M6 542106 10 40 35 33 — 50
RodForce FGD 10 M6 TR 60 542108 10 40 35 33 M 6 x 60 25
RodForce FGD 12 M8 542111 12 40 35 33 — 50
RodForce FGD 12 M8 TR 60 542113 12 40 35 33 M 8 x 60 25

Lasten

Gewindestangendübel RODFORCE FGD
Höchste empfohlene Lasten¹‹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von metrischen Schrauben bzw. Gewindestangen mit der angegebenen Gewindegröße.
Typ RodForce FGD M 6 RodForce FGD M 8
Gewindegröße M 6 M 8
Empfohlene Last im jeweiligen Baustoff F empf ²˜
Beton ≥ C20/25 [kN] 0,31 0,36
Vollziegel ≥ Mz 12 [kN] 0,31 0,36
Kalksandvollstein ≥ KS 12 [kN] 0,19 0,33
¹‹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
²‹ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
