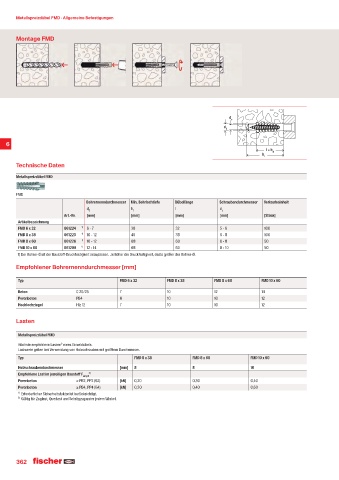

P. 362
Metallspreizdübel FMD · AllgemeineBefestigungen
Montage FMD
d s
d
0
6
l = h ef
h 1
Technische Daten
Metallspreizdübel FMD
FMD
Bohrernenndurchmesser Min. Bohrlochtiefe Dübellänge Schraubendurchmesser Verkaufseinheit
d 0 h 1 l d s
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
FMD 6 x 32 061224 ¹ 6 - 7 38 32 5 - 6 100
FMD 8 x 38 061225 ¹ 10 - 12 46 38 6 - 8 100
FMD 8 x 60 061226 ¹ 10 - 12 68 60 6 - 8 50
FMD 10 x 60 061209 ¹ 12 - 14 68 60 8 - 10 50
1) Der Bohrer-Ø ist der Baustoff-Druckfestigkeit anzupassen. Je höher die Druckfestigkeit, desto größer der Bohrer-Ø.
Empfohlener Bohrernenndurchmesser [mm]
Typ FMD 6 x 32 FMD 8 x 38 FMD 8 x 60 FMD 10 x 60
Beton C 20/25 7 10 12 14
Porenbeton PB4 6 10 10 12
Hochlochziegel Hlz 12 7 10 10 12
Lasten
Metallspreizdübel FMD
Höchste empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von Holzschrauben mit größtem Durchmesser.
Typ FMD 8 x 38 FMD 8 x 60 FMD 10 x 60
Holzschraubendurchmesser [mm] 8 8 10
Empfohlene Last im jeweiligen Baustoff F empf ²
Porenbeton ≥ PB2, PP2 (G2) [kN] 0,20 0,30 0,40
Porenbeton ≥ PB4, PP4 (G4) [kN] 0,30 0,40 0,60
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
