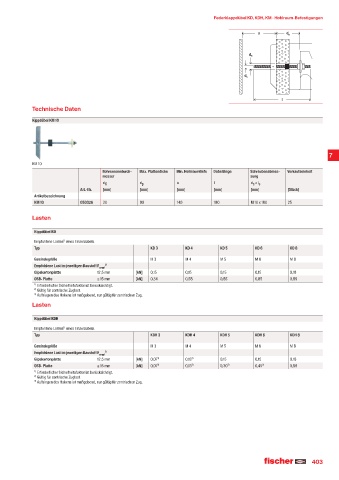

Page 403 - fischer Hauptkatalog Befestigungstechnik

Federklappdübel KD, KDH, KM · Hohlraum-Befestigungen

Technische Daten

Kippdübel KM 10

7
KM 10
Bohrernenndurch- Max. Plattendicke Min. Hohlraumtiefe Dübellänge Schraubenabmes- Verkaufseinheit
messer sung
d 0 d p a l d x l s
s
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
KM 10 050326 30 90 140 180 M 10 x 180 25

Lasten

Kippdübel KD
Empfohlene Lasten¹ eines Einzeldübels.
Typ KD 3 KD 4 KD 5 KD 6 KD 8
Gewindegröße M 3 M 4 M 5 M 6 M 8
Empfohlene Last im jeweiligen Baustoff F empf ²˜
Gipskartonplatte 12,5 mm [kN] 0,15 0,15 0,15 0,15 0,18
OSB- Platte ≥ 15 mm [kN] 0,34 0,58 0,85 0,85 0,89
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für zentrische Zuglast.
³ Aufbiegen des Hakens ist maßgebend, nur gültig für zentrischen Zug.
Lasten

Kippdübel KDH
Empfohlene Lasten¹ eines Einzeldübels.
Typ KDH 3 KDH 4 KDH 5 KDH 6 KDH 8
Gewindegröße M 3 M 4 M 5 M 6 M 8
Empfohlene Last im jeweiligen Baustoff F ²˜
empf
Gipskartonplatte 12,5 mm [kN] 0,07³ 0,13³ 0,15 0,15 0,18
OSB- Platte ≥ 15 mm [kN] 0,07³ 0,13³ 0,30³ 0,45³ 0,89
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für zentrische Zuglast.
³ Aufbiegen des Hakens ist maßgebend, nur gültig für zentrischen Zug.
