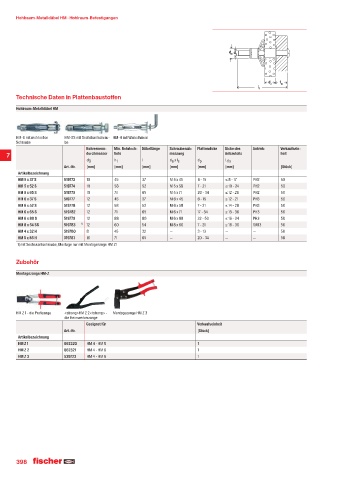

Page 398 - fischer Hauptkatalog Befestigungstechnik

Hohlraum-Metalldübel HM · Hohlraum-Befestigungen

Technische Daten in Plattenbaustoffen
Hohlraum-Metalldübel HM

HM-S mit metrischer HM-SS mit Sechskantschrau- HM-H mit Winkelhaken
Schraube be
Bohrernenn- Min. Bohrloch- Dübellänge Schraubenab- Plattendicke Dicke des Antrieb Verkaufsein-
durchmesser tiefe messung Anbauteils heit
7
d 0 h 1 l d x l s d p t fix
s
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
HM 5 x 37 S 519772 10 45 37 M 5 x 45 6 - 15 ≤ 8 - 17 PH2 50
HM 5 x 52 S 519774 10 58 52 M 5 x 58 7 - 21 ≤ 10 - 24 PH2 50
HM 5 x 65 S 519775 10 71 65 M 5 x 71 20 - 34 ≤ 12 - 26 PH2 50
HM 6 x 37 S 519777 12 45 37 M 6 x 45 6 - 15 ≤ 12 - 21 PH3 50
HM 6 x 52 S 519778 12 58 52 M 6 x 58 7 - 21 ≤ 14 - 28 PH3 50
HM 6 x 65 S 519782 12 71 65 M 6 x 71 17 - 34 ≤ 13 - 30 PH3 50
HM 6 x 80 S 519779 12 88 80 M 6 x 88 32 - 50 ≤ 16 - 34 PH3 50
HM 8 x 54 SS 519783 ¹ 12 60 54 M 8 x 60 7 - 21 ≤ 16 - 30 SW13 50
HM 4 x 32 H 519780 8 45 32 — 3 - 13 — — 50
HM 5 x 65 H 519781 10 71 65 — 20 - 34 — — 50
1) mit Sechskantschraube, Montage nur mit Montagezange HM Z1

Zubehör
Montagezange HM-Z

HM Z 1 - die Profizange <strong>HM Z 2</strong>§- Montagezange HM Z 3
die Heimwerkerzange
Geeignet für Verkaufseinheit
Art.-Nr. [Stück]
Artikelbezeichnung
HM Z 1 062320 HM 4 - HM 8 1
HM Z 2 062321 HM 4 - HM 6 1
HM Z 3 539723 HM 4 - HM 6 1

398
