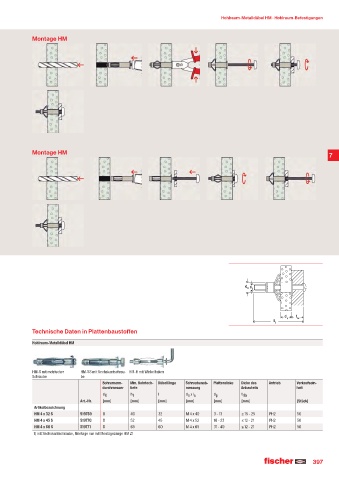

Hohlraum-Metalldübel HM · Hohlraum-Befestigungen
Montage HM
Montage HM
7
Technische Daten in Plattenbaustoffen
Hohlraum-Metalldübel HM
HM-S mit metrischer HM-SS mit Sechskantschrau- HM-H mit Winkelhaken
Schraube be
Bohrernenn- Min. Bohrloch- Dübellänge Schraubenab- Plattendicke Dicke des Antrieb Verkaufsein-
durchmesser tiefe messung Anbauteils heit
d 0 h 1 l d x l s d p t fix
s
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
HM 4 x 32 S 519769 8 40 32 M 4 x 40 3 - 13 ≤ 15 - 25 PH2 50
HM 4 x 45 S 519770 8 52 45 M 4 x 52 16 - 23 ≤ 12 - 21 PH2 50
HM 4 x 60 S 519771 8 65 60 M 4 x 65 31 - 40 ≤ 12 - 21 PH2 50
1) mit Sechskantschraube, Montage nur mit Montagezange HM Z1
