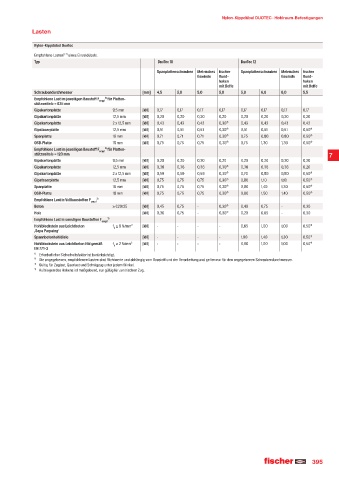

P. 395
Nylon-Kippdübel DUOTEC · Hohlraum-Befestigungen
Lasten
Nylon-Kippdübel DuoTec
Empfohlene Lasten¹ ² eines Einzeldübels.
Typ DuoTec 10 DuoTec 12
Spanplattenschrauben Metrisches fischer Spanplattenschrauben Metrisches fischer
Gewinde Rund- Gewinde Rund-
haken haken
mit Beffe mit Beffe
Schraubendurchmesser [mm] 4,5 5,0 5,0 5,0 5,0 6,0 6,0 5,5
Empfohlene Last im jeweiligen Baustoff F empf ³ für Platten-
stützweite b = 625 mm
Gipskartonplatte 9,5 mm [kN] 0,17 0,17 0,17 0,17 0,17 0,17 0,17 0,17
Gipskartonplatte 12,5 mm [kN] 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20
Gipskartonplatte 2 x 12,5 mm [kN] 0,43 0,43 0,43 0,30 0,43 0,43 0,43 0,43
Gipsfaserplatte 12,5 mm [kN] 0,51 0,51 0,51 0,30 0,51 0,51 0,51 0,50
Spanplatte 16 mm [kN] 0,71 0,71 0,71 0,30 0,75 0,80 0,80 0,50
OSB-Platte 18 mm [kN] 0,75 0,75 0,75 0,30 0,75 1,30 1,30 0,50
Empfohlene Last im jeweiligen Baustoff F empf ³ für Platten-
stützweite b = 120 mm
7
Gipskartonplatte 9,5 mm [kN] 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20
Gipskartonplatte 12,5 mm [kN] 0,36 0,36 0,36 0,30 0,36 0,36 0,36 0,20
Gipskartonplatte 2 x 12,5 mm [kN] 0,59 0,59 0,59 0,30 0,70 0,80 0,80 0,50
Gipsfaserplatte 12,5 mm [kN] 0,75 0,75 0,75 0,30 0,80 1,10 1,10 0,50
Spanplatte 16 mm [kN] 0,75 0,75 0,75 0,30 0,80 1,40 1,30 0,50
OSB-Platte 18 mm [kN] 0,75 0,75 0,75 0,30 0,80 1,50 1,40 0,50
Empfohlene Last in Vollbaustoffen F ³
empf
Beton ≥ C20/25 [kN] 0,45 0,75 - 0,30 0,40 0,75 - 0,30
Holz [kN] 0,30 0,75 - 0,30 0,20 0,65 - 0,30
Empfohlene Last in sonstigen Baustoffen F empf ³
Hohlblockstein aus Leichtbeton f ≥ 8 N/mm² [kN] - - - - 0,65 1,00 1,00 0,50
b
‚Sepa Parpaing‘
Spannbetonhohldiele [kN] - - - - 1,00 1,40 1,30 0,50
Hohlblockstein aus Leichtbeton Hbl gemäß f ≥ 2 N/mm² [kN] - - - - 0,90 1,00 1,00 0,50
b
EN 771-3
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Die angegebenen, empfohlenen Lasten sind Richtwerte und abhängig vom Baustoff und der Verarbeitung und gelten nur für den angegebenen Schraubendurchmesser.
³ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
Aufbiegen des Hakens ist maßgebend, nur gültig für zentrischen Zug.
