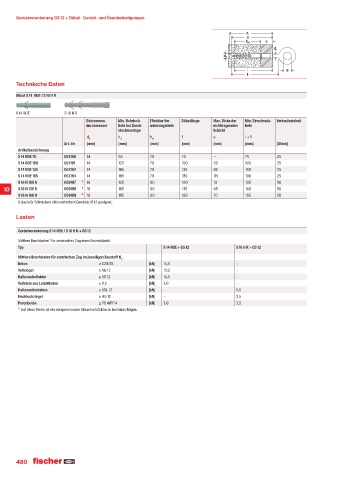

Page 480 - fischer Hauptkatalog Befestigungstechnik

Gerüstverankerung GS 12 + Dübel · Gerüst- und Ösenbefestigungen

Technische Daten
Dübel S 14 ’ROE / S 16 H R

S 14 ROE S 16 H R
Bohrernenn- Min. Bohrloch- Effektive Ver- Dübellänge Max. Dicke der Min. Einschraub- Verkaufseinheit
durchmesser tiefe bei Durch- ankerungstiefe nichttragenden tiefe
steckmontage Schicht
d 0 h 2 h ef l e l + 5
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
S 14 ROE 70 052160 14 95 70 70 — 75 25
S 14 ROE 100 052161 14 125 70 100 30 105 25
S 14 ROE 135 052162 14 165 70 135 65 140 25
S 14 ROE 185 052164 14 195 70 185 115 190 25
S 16 H 100 R 059187 ¹ 16 125 90 100 10 105 50
10 S 16 H 135 R 059188 ¹ 16 165 90 135 45 140 50
S 16 H 160 R 059189 ¹ 16 195 90 160 70 165 50
1) Auch für Schrauben mit metrischem Gewinde M 12 geeignet.

Lasten

Gerüstverankerung S 14 ROE / S 16 H R + GS 12
Mittlere Bruchlasten¹ für zentrischen Zug eines Einzeldübels.
Typ S 14 ROE + GS 12 S 16 H R + GS 12

Mittlere Bruchlasten für zentrischen Zug im jeweiligen Baustoff N u
Beton ≥ C20/25 [kN] 14,5 -
Vollziegel ≥ Mz 12 [kN] 13,0 -
Kalksandvollstein ≥ KS 12 [kN] 14,5 -
Vollstein aus Leichtbeton ≥ V 2 [kN] 3,0 -
Kalksandlochstein ≥ KSL 12 [kN] - 5,0
Hochlochziegel ≥ Hlz 12 [kN] - 3,5
Porenbeton ≥ PB 4/PP 4 [kN] 3,0 3,0
¹ Auf diese Werte ist ein entsprechender Sicherheitsfaktor zu berücksichtigen.
