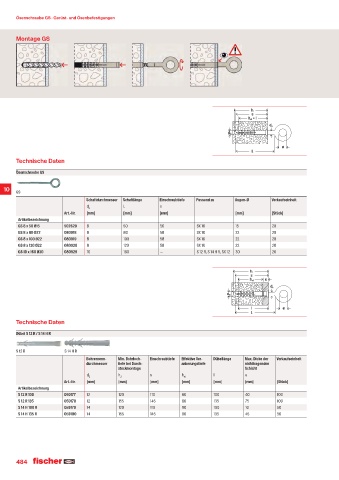

Page 484 - fischer Hauptkatalog Befestigungstechnik

Ösenschraube GS · Gerüst- und Ösenbefestigungen

Montage GS

Technische Daten
Ösenschraube GS

10
GS
Schaftdurchmesser Schaftlänge Einschraubtiefe Passend zu Augen-Ø Verkaufseinheit
d s L s
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
GS 8 x 50 Ø15 502620 8 50 50 SX 10 15 20
GS 8 x 80 Ø22 080918 8 80 58 SX 10 22 20
GS 8 x 100 Ø22 080919 8 100 58 SX 10 22 20
GS 8 x 120 Ø22 080920 8 120 58 SX 10 22 20
GS 10 x 160 Ø30 080929 10 160 — S 12 R, S 14 H R, SX 12 30 20

Technische Daten
Dübel S 12 R / S 14 H R

S 12 R S 14 H R
Bohrernenn- Min. Bohrloch- Einschraubtiefe Effektive Ver- Dübellänge Max. Dicke der Verkaufseinheit
durchmesser tiefe bei Durch- ankerungstiefe nichttragenden
steckmontage Schicht
d h s h l e
0 2 ef
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
S 12 R 100 050177 12 120 110 60 100 40 100
S 12 R 135 050178 12 155 145 60 135 75 100
S 14 H 100 R 059179 14 120 110 90 100 10 50
S 14 H 135 R 059180 14 155 145 90 135 45 50

484
