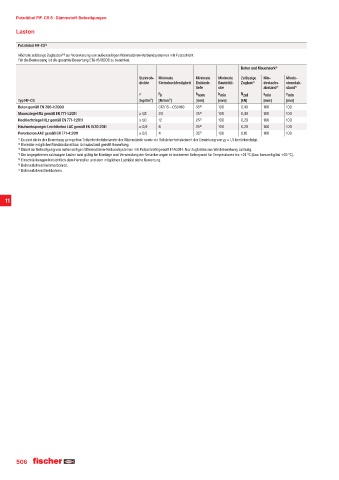

Page 506 - fischer Hauptkatalog Befestigungstechnik

Putzdübel FIF-CS 8 · Dämmstoff-Befestigungen

Lasten

Putzdübel FIF-CS 3)
Höchste zulässige Zuglasten zur Verankerung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht.
1)4)
Für die Bemessung ist die gesamte Bewertung ETA-15/0006 zu beachten.
Beton und Mauerwerk 5)
Steinroh- Minimale Minimale Minimale Zulässige Min- Minde-
dichte Steindruckfestigkeit Einbinde- Bauteildi- Zuglast 3) destachs- strandab-
tiefe cke abstand 2) stand 2)
ρ f b h nom h min N zul s min c min
Typ FIF-CS [kg/dm³] [N/mm²] [mm] [mm] [kN] [mm] [mm]
Beton gemäß EN 206-1:2000 - C12/15 – C50/60 35 6) 100 0,40 100 100
Mauerziegel Mz gemäß EN 771-1:2011 ≥ 1,8 20 35 6) 100 0,40 100 100
Hochlochziegel HLz gemäß EN 771-1:2011 ≥ 1,0 12 25 7) 100 0,20 100 100
Haufwerksporiger Leichtbeton LAC gemäß EN 1520:2011 ≥ 0,9 6 35 6) 100 0,20 100 100
Porenbeton AAC gemäß EN 771-4:2011 ≥ 0,5 4 35 7) 100 0,10 100 100
¦) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,5 berücksichtigt.
F
¨) Kleinster möglicher Randabstand bzw. Achsabstand gemäß Bewertung.
©) Dübel zur Befestigung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht gemäß ETAG014. Nur Zuglasten aus Windeinwirkung zulässig.
ª) Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Untergrund für Temperaturen bis +24 °C (bzw. kurzzeitig bis +40 °C).
¯) Einschränkungen hinsichtlich dem Hersteller und dem möglichen Lochbild siehe Bewertung.
Bohrverfahren Hammerbohren.
°)
±) Bohrverfahren Drehbohren.

11

506
