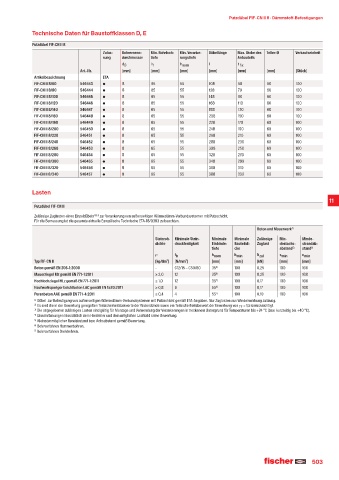

P. 503
Putzdübel FIF-CN II 8 · Dämmstoff-Befestigungen
Technische Daten für Baustoffklassen D, E
Putzdübel FIF-CN II 8
Zulas- Bohrernenn- Min. Bohrloch- Min. Veranke- Dübellänge Max. Dicke des Teller-Ø Verkaufseinheit
sung durchmesser tiefe rungstiefe Anbauteils
d 0 h 1 h nom l t fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung ETA
FIF-CN II 8/60 546443 8 65 55 108 50 60 100
FIF-CN II 8/80 546444 8 65 55 128 70 60 100
FIF-CN II 8/100 546445 8 65 55 148 90 60 100
FIF-CN II 8/120 546446 8 65 55 168 110 60 100
FIF-CN II 8/140 546447 8 65 55 188 130 60 100
FIF-CN II 8/160 546448 8 65 55 208 150 60 100
FIF-CN II 8/180 546449 8 65 55 228 170 60 100
FIF-CN II 8/200 546450 8 65 55 248 190 60 100
FIF-CN II 8/220 546451 8 65 55 268 210 60 100
FIF-CN II 8/240 546452 8 65 55 288 230 60 100
FIF-CN II 8/260 546453 8 65 55 308 250 60 100
FIF-CN II 8/280 546454 8 65 55 328 270 60 100
FIF-CN II 8/300 546455 8 65 55 348 290 60 100
FIF-CN II 8/320 546456 8 65 55 368 310 60 100
FIF-CN II 8/340 546457 8 65 55 388 330 60 100
Lasten
11
Putzdübel FIF-CN II
Zulässige Zuglasten eines Einzeldübels 1)2)3) zur Verankerung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht.
Für die Bemessung ist die gesamte aktuelle Europäische Technische ETA-18/0393 zu beachten.
Beton und Mauerwerk 4)
Steinroh- Minimale Stein- Minimale Minimale Zulässige Min- Minde-
dichte druckfestigkeit Einbinde- Bauteildi- Zuglast destachs- strandab-
tiefe cke abstand 5) stand 5)
ρ f b h nom h min N zul s min c min
Typ FIF-CN II [kg/dm³] [N/mm²] [mm] [mm] [kN] [mm] [mm]
Beton gemäß EN 206-1:2000 - C12/15 – C50/60 35 6) 100 0,25 100 100
Mauerziegel Mz gemäß EN 771-1:2011 ≥ 2,0 12 35 6) 100 0,25 100 100
Hochlochziegel HLz gemäß EN 771-1:2011 ≥ 1,0 12 35 7) 100 0,17 100 100
Haufwerksporiger Leichtbeton LAC gemäß EN 1520:2011 ≥ 0,8 6 55 6) 100 0,17 100 100
Porenbeton AAC gemäß EN 771-4:2011 ≥ 0,4 4 55 7) 100 0,10 100 100
¦) Dübel zur Befestigung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht gemäß ETA-Angaben. Nur Zuglasten aus Windeinwirkung zulässig.
¨) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,5 berücksichtigt.
F
©) Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Untergrund für Temperaturen bis +24 °C (bzw. kurzzeitig bis +40 °C).
ª) Einschränkungen hinsichtlich dem Hersteller und dem möglichen Lochbild siehe Bewertung.
¯) Kleinster möglicher Randabstand bzw. Achsabstand gemäß Bewertung.
Bohrverfahren Hammerbohren.
°)
±) Bohrverfahren Drehbohren.
