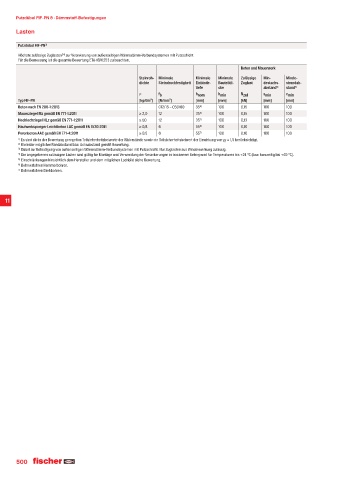

Page 500 - fischer Hauptkatalog Befestigungstechnik

Putzdübel FIF-PN 8 · Dämmstoff-Befestigungen

Lasten

Putzdübel FIF-PN 3)
Höchste zulässige Zuglasten zur Verankerung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht.
1)4)
Für die Bemessung ist die gesamte Bewertung ETA-18/0253 zu beachten.
Beton und Mauerwerk
Steinroh- Minimale Minimale Minimale Zulässige Min- Minde-
dichte Steindruckfestigkeit Einbinde- Bauteildi- Zuglast destachs- strandab-
tiefe cke abstand 5) stand 5)
ρ f b h nom h min N zul s min c min
Typ FIF-PN [kg/dm³] [N/mm²] [mm] [mm] [kN] [mm] [mm]
Beton nach EN 206-1:2013 - C12/15 – C50/60 35 6) 100 0,15 100 100
Mauerziegel Mz gemäß EN 771-1:2011 ≥ 2,0 12 35 6) 100 0,15 100 100
Hochlochziegel HLz gemäß EN 771-1:2011 ≥ 1,0 12 35 7) 100 0,13 100 100
Haufwerksporiger Leichtbeton LAC gemäß EN 1520:2011 ≥ 0,8 6 55 6) 100 0,10 100 100
Porenbeton AAC gemäß EN 771-4:2011 ≥ 0,5 6 55 7) 100 0,10 100 100
¦) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,5 berücksichtigt.
F
¨) Kleinster möglicher Randabstand bzw. Achsabstand gemäß Bewertung.
©) Dübel zur Befestigung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht. Nur Zuglasten aus Windeinwirkung zulässig.
ª) Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Untergrund für Temperaturen bis +24 °C (bzw. kurzzeitig bis +40 °C).
¯) Einschränkungen hinsichtlich dem Hersteller und dem möglichen Lochbild siehe Bewertung.
Bohrverfahren Hammerbohren.
°)
±) Bohrverfahren Drehbohren.
