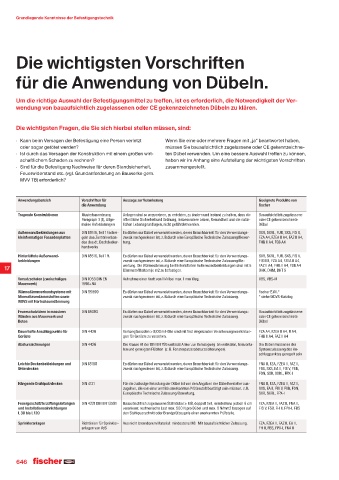

Grundlegende Kenntnisse der Befestigungstechnik
Die wichtigsten Vorschriften
für die Anwendung von Dübeln.
Um die richtige Auswahl der Befestigungsmittel zu treffen, ist es erforderlich, die Notwendigkeit der Ver-
wendung von bauaufsichtlich zugelassenen oder CE gekennzeichneten Dübeln zu klären.
Die wichtigsten Fragen, die Sie sich hierbei stellen müssen, sind:
· Kann beim Versagen der Befestigung eine Person verletzt Wenn Sie eine oder mehrere Fragen mit „ja“ beantwortet haben,
oder sogar getötet werden? müssen Sie bauaufsichtlich zugelassene oder CE gekennzeichne-
· Ist durch das Versagen der Konstruktion mit einem großen wirt- ten Dübel verwenden. Um eine bessere Auswahl treffen zu können,
schaftlichem Schaden zu rechnen? haben wir im Anhang eine Aufstellung der wichtigsten Vorschriften
· Sind für die Befestigung Nachweise für deren Standsicherheit, zusammengestellt.
Feuerwiderstand etc. (vgl. Grundanforderung an Bauwerke gem.
MVV TB) erforderlich?
Anwendungsbereich Vorschriften für Aussage zur Verankerung Geeignete Produkte von
die Anwendung fischer
Tragende Konstruktionen Musterbauordnung Anlagen sind so anzuordnen, zu errichten, zu ändern und instand zu halten, dass die Bauaufsichtlich zugelassene
Paragraph 3 (1), Allge- öffentliche Sicherheit und Ordnung, insbesondere Leben, Gesundheit und die natür- oder CE gekennzeichnete
meine Anforderungen lichen Lebensgrundlagen, nicht gefährdet werden. Dübel
Außenwandbekleidungen aus DIN 18516, Teil 1 Fachre- Es dürfen nur Dübel verwendet werden, deren Brauchbarkeit für den Verwendungs- SXR, SXRL, FUR, SXS, FISV,
kleinformatigen Fassadenplatten geln des Zentralverban- zweck nachgewiesen ist, z. B.durch eine Europäische Technische Zulassung/Bewer- FZAA4, FZEAIIA4, FAZIIA4,
des des dt. Dachdecker- tung. FHBIIA4, FSBA4
handwerks
Hinterlüftete Außenwand- DIN 18516, Teil 1 ff. Es dürfen nur Dübel verwendet werden, deren Brauchbarkeit für den Verwendungs - SXR, SXRL, FUR, SXS, FISV,
bekleidungen zweck nachgewiesen ist, z. B.durch eine Europäische Technische Zulassung/Be- FIS EM, FZAA4, FZEAIIA4,
wertung. Die Wärmedämmung bei hinterlüfteten Außenwandbekleidungen sind mit 5 FAZIIA4, FHBIIA4, FSB A4
17 Dämmstoffhaltern je m2 zu befestigen. DHK, DHM, DHT S
Vorsatzschalen (zweischaliges DIN 1053 DIN EN Aufnahme einer Kraft von 1 kN bei max. 1 mm Weg. VBS, VBS-M
Mauerwerk) 1996+NA
Wärmedämmverbundsysteme mit DIN 55699 Es dürfen nur Dübel verwendet werden, deren Brauchbarkeit für den Verwendungs- fischer E.W.I.*
Mineralfaserdämmstoffen sowie zweck nachgewiesen ist, z. B.durch eine Europäische Technische Zulassung. * siehe WDVS-Katalog
WDVS mit Hartschaumdämmung
Feuerschutztüren in massiven DIN 18093 Es dürfen nur Dübel verwendet werden, deren Brauchbarkeit für den Verwendungs- Bauaufsichtlich zugelassene
Wänden aus Mauerwerk und zweck nachgewiesen ist, z. B.durch eine Europäische Technische Zulassung. oder CE gekennzeichnete
Beton Dübel
Dauerhafte Anschlagpunkte für DIN 4426 Vorhangfassaden > 8,00 m Höhe sind mit fest eingebauten Verankerungsvorrichtun- FZAA4, FZEAIIA4, RA4,
Gerüste gen für Gerüste zu versehen. FHBIIA4, FAZIIA4
Absturzsicherungen DIN 4426 Die Klasse A1 der DIN EN 795 umfasst Anker zur Befestigung an vertikalen, horizonta- Die Dübel müssen in der
len und geneigten Flächen (z. B. Fensterputzerabsturzsicherungen). Systemzulassung des An-
schlagpunktes geregelt sein
Leichte Deckenbekleidungen und DIN 18168 Es dürfen nur Dübel verwendet werden, deren Brauchbarkeit für den Verwendungs- FNAII, FZA, FZEAII, FAZII,
Unterdecken zweck nachgewiesen ist, z. B.durch eine Europäische Technische Zulassung. FBS, SXS, EAII, FISV, FSB,
FDN, SXR, SXRL, FPX-I
Hängende Drahtputzdecken DIN 4121 Für die zulässige Belastung der Dübel ist von den Angaben der Dübelhersteller aus- FNAII, FZA, FZEAII, FAZII,
zugehen, die von einer amtlich anerkannten Prüfanstalt bestätigt sein müssen. z. B. SXS, EAII, FISV, FSB, FDN,
Europäische Technische Zulassung/Bewertung. SXR, SXRL, FPX-I
Feuergeschützte Lüftungsleitungen DIN 4221 DIN EN 13501 Bauaufsichtlich zugelassene Stahldübel ≥ M8, doppelt tief, mindestens jedoch 6 cm FZA, FZEAII, FAZII, FNAII,
und Installationseinrichtungen verankern; rechnerische Last max. 500 N pro Dübel und max. 6 N/mm2 bezogen auf FIS V, FSB, FHII, FPX-I, FBS
L 30 bis L 120 den Stahlquerschnitt oder Brandprüfzeugnis einer anerkannten Prüfstelle.
Sprinkleranlagen Richtlinien für Sprinkler- Aus nicht brennbarem Material: mindestens M8. Mit bauaufsichtlicher Zulassung. FZA, FZEAII, FAZII, EAII,
anlagen von VdS FHII, FBS, FPX-I, FNA II
