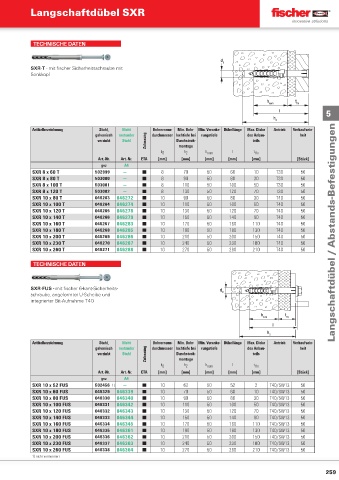

Page 258 - fischer Hauptkatalog Befestigungstechnik

Langschaftdübel SXR

TECHNISCHE DATEN

d
0
SXR-T - mit fi scher Sicherheitsschraube mit
Senkkopf

h t
nom fix
l 5
h
2
Artikelbezeichnung Stahl, Nicht Bohrernenn- Min. Bohr- Min. Veranke- Dübellänge Max. Dicke Antrieb Verkaufsein-
galvanisch rostender durchmesser lochtiefe bei rungstiefe des Anbau- heit
verzinkt Stahl Zulassung Durchsteck- teils
montage
d 0 h 2 h nom l t fi x
Art.-Nr. Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4
SXR 8 x 60 T 502999 — ■ 8 70 50 60 10 T30 50
SXR 8 x 80 T 503000 — ■ 8 90 50 80 30 T30 50
SXR 8 x 100 T 503001 — ■ 8 110 50 100 50 T30 50
SXR 8 x 120 T 503002 — ■ 8 130 50 120 70 T30 50
SXR 10 x 80 T 046263 046272 ■ 10 90 50 80 30 T40 50
SXR 10 x 100 T 046264 046274 ■ 10 110 50 100 50 T40 50
SXR 10 x 120 T 046265 046278 ■ 10 130 50 120 70 T40 50
SXR 10 x 140 T 046266 046279 ■ 10 150 50 140 90 T40 50
SXR 10 x 160 T 046267 046283 ■ 10 170 50 160 110 T40 50
SXR 10 x 180 T 046268 046285 ■ 10 190 50 180 130 T40 50 Langschaftdübel / Abstands-Befestigungen
SXR 10 x 200 T 046269 046286 ■ 10 210 50 200 150 T40 50
SXR 10 x 230 T 046270 046287 ■ 10 240 50 230 180 T40 50
SXR 10 x 260 T 046271 046288 ■ 10 270 50 260 210 T40 50

TECHNISCHE DATEN

SXR-FUS - mit fi scher 6-kant-Sicherheits- d
schraube, angeformter U-Scheibe und 0
integrierter Bit-Aufnahme T40

h t
nom fix
l
h
2
Artikelbezeichnung Stahl, Nicht Bohrernenn- Min. Bohr- Min. Veranke- Dübellänge Max. Dicke Antrieb Verkaufsein-
galvanisch rostender durchmesser lochtiefe bei rungstiefe des Anbau- heit
verzinkt Stahl Zulassung Durchsteck- teils
montage
d 0 h 2 h nom l t fi x
Art.-Nr. Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4
SXR 10 x 52 FUS 502456 1) — ■ 10 62 50 52 2 T40/SW13 50
SXR 10 x 60 FUS 046329 046339 ■ 10 70 50 60 10 T40/SW13 50
SXR 10 x 80 FUS 046330 046340 ■ 10 90 50 80 30 T40/SW13 50
SXR 10 x 100 FUS 046331 046342 ■ 10 110 50 100 50 T40/SW13 50
SXR 10 x 120 FUS 046332 046343 ■ 10 130 50 120 70 T40/SW13 50
SXR 10 x 140 FUS 046333 046344 ■ 10 150 50 140 90 T40/SW13 50
SXR 10 x 160 FUS 046334 046345 ■ 10 170 50 160 110 T40/SW13 50
SXR 10 x 180 FUS 046335 046361 ■ 10 190 50 180 130 T40/SW13 50
SXR 10 x 200 FUS 046336 046362 ■ 10 210 50 200 150 T40/SW13 50
SXR 10 x 230 FUS 046337 046363 ■ 10 240 50 230 180 T40/SW13 50
SXR 10 x 260 FUS 046338 046364 ■ 10 270 50 260 210 T40/SW13 50
1) nicht vormontiert
