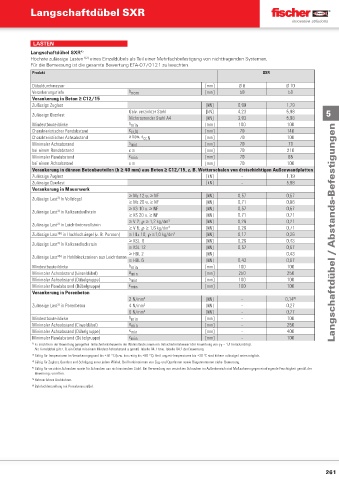

Langschaftdübel SXR

LASTEN
Langschaftdübel SXR 4)
Höchste zulässige Lasten 1)2) eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
Für die Bemessung ist die gesamte Bewertung ETA-07/0121 zu beachten.
Produkt SXR
Dübeldurchmesser [mm] Ø 8 Ø 10
Verankerungstiefe h nom [mm] 50 50
Verankerung in Beton ≥ C12/15
Zulässige Zuglast [kN] 0,99 1,79
Galv. verzinkter Stahl [kN] 4,23 5,98
Zulässige Querlast 5
Nichtrostender Stahl A4 [kN] 3,93 5,98
Mindestbauteildicke h min [mm] 100 100
Charakteristischer Randabstand c cr,N [mm] 70 140
Charakteristischer Achsabstand a bzw. s cr,N [mm] 70 100
Minimaler Achsabstand s min [mm] 70 70
bei einem Randabstand c ≥ [mm] 70 210
Minimaler Randabstand c min [mm] 70 85
bei einem Achsabstand s ≥ [mm] 70 100
Verankerung in dünnen Betonbauteilen (h ≥ 40 mm) aus Beton ≥ C12/15, z. B. Wetterschalen von dreischichtigen Außenwandplatten
Zulässige Zuglast [kN] – 1,19
Zulässige Querlast [kN] – 5,98
Verankerung in Mauerwerk
≥ Mz 12 u. ≥ NF [kN] 0,57 0,57
3)
Zulässige Last in Vollziegel
≥ Mz 20 u. ≥ NF [kN] 0,71 0,86
≥ KS 10 u. ≥ NF [kN] 0,57 0,57
3)
Zulässige Last in Kalksandvollstein
≥ KS 20 u. ≥ NF [kN] 0,71 0,71
≥ V 2;  ≥ 1,2 kg/dm 3 [kN] 0,26 0,21
Zulässige Last in Leichtbetonvollstein
3)
≥ V 6;  ≥ 1,6 kg/dm 3 [kN] 0,26 0,71
Zulässige Last in Hochlochziegel (z. B. Poroton) ≥ HLz 10;  ≥1,0 kg/dm 3 [kN] 0,17 0,26 Langschaftdübel / Abstands-Befestigungen
3)5)
≥ KSL 6 [kN] 0,26 0,43
Zulässige Last in Kalksandlochstein
3)
≥ KSL 12 [kN] 0,57 0,57
≥ HBL 2 [kN] – 0,43
Zulässige Last in Hohlblocksteinen aus Leichtbeton
3)5)
≥ HBL 6 [kN] 0,43 0,57
Mindestbauteildicke h min [mm] 100 100
Minimaler Achsabstand (Einzeldübel) a min [mm] 250 250
Minimaler Achsabstand (Dübelgruppe) s min [mm] 100 100
Minimaler Randabstand (Dübelgruppe) c min [mm] 100 100
Verankerung in Porenbeton
2 N/mm 2 [kN] – 0,14 6)
3)
Zulässige Last in Porenbeton 4 N/mm 2 [kN] – 0,27
6 N/mm 2 [kN] – 0,27
Mindestbauteildicke h min [mm] – 100
Minimaler Achsabstand (Einzeldübel) a min [mm] – 250
Minimaler Achsabstand (Dübelgruppe) s min [mm] – 400
Minimaler Randabstand (Dübelgruppe) c min [mm] – 100
1) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
Als Einzeldübel gilt z. B. ein Dübel mit einem Mindest-Achsabstand a gemäß Tabelle B4.1 bzw. Tabelle B4.2 der Bewertung.
2) Gültig für Temperaturen im Verankerungsgrund bis +50 °C (bzw. kurzzeitig bis +80 °C). Bei Langzeit-Temperaturen bis +30 °C sind höhere zulässige Lasten möglich.
3) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten siehe Bewertung.
4) Gültig für verzinkte Schrauben sowie für Schrauben aus nichtrostendem Stahl. Bei Verwendung von verzinkten Schrauben im Außenbereich sind Maßnahmen gegen eindringende Feuchtigkeit gemäß der
Bewertung zu treffen.
5) Bohrverfahren Drehbohren.
6) Bohrlochherstellung mit Porenbetonstößel.
