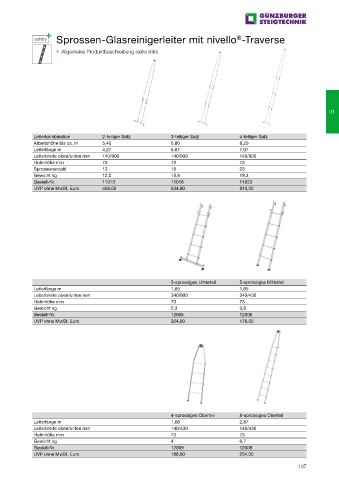

Page 107 - Günzbuerger Ratgeber Steigtechnik 2021
P. 107

www.steigtechnik.de



 Produktbeschreibung  Sprossen-Glasreinigerleiter mit nivello -Traverse
                                                                                    ®
   ƒ Sprossen-Glasreinigerleiter aus Aluminium
                        ƒ Allgemeine Produktbeschreibung siehe links
   ƒ Stabile Rechteckrohr-Holme
   ƒ Beidseitig geriffelte Vierkantsprossen 30 x 30 mm
   ƒ 4-fach gebördelte Sprossen- / Holmverbindung
   ƒ Sichere Steckverbindungen mit zusätzlichen
 Hakenverriegelungen
   ƒ Oberleiter mit Laufrollen und abriebfestem
 Anlegegummi mit Keilausschnitt
 01    ƒ Unterleiter mit nivello -Traverse für einen                                                                 01
 ®
 extra sicheren Stand und Aufstieg (liegt lose bei)
   ƒ Je nach Auswahl können maximal vier Einzelteile
 kombiniert werden, da die Standhöhe von 5,0 m    Leiterkombination  2-teiliger Satz  3-teiliger Satz  4-teiliger Satz
 nicht überschritten werden darf  Arbeitshöhe bis ca. m  5,40  6,80                  8,20
   ƒ Sprossenabstand: 280 mm  Leiterlänge m  4,27            5,67                    7,07
   ƒ Als Einzelteile oder Komplettsätze erhältlich  Leiterbreite oben/unten mm  140/900  140/900  140/900
             Holmhöhe mm             73                      73                      73
   ƒ Maximale Belastung: 120 kg
             Sprossenanzahl          13                      18                      23
             Gewicht kg              12,0                    15,8                    19,3
             Bestell-Nr.             11013                   11018                   11023
             UVP ohne MwSt. Euro     458,00                  634,00                  810,00













 Nach TRBS 2121 Teil 2
 wird zum Arbeiten auf
 dieser Leiter ein passen-
 des Zubehör benötigt.
 Abb. Bestell-Nr. 11018 mit Bestell-Nr. 19910                5-sprossiges Unterteil  5-sprossiges Mittelteil
             Leiterlänge m                                   1,65                    1,65
             Leiterbreite oben/unten mm                      340/900                 340/430
             Holmhöhe mm                                     73                      73
             Gewicht kg                                      5,3                     3,8
             Bestell-Nr.                                     12005                   12006
             UVP ohne MwSt. Euro                             204,00                  176,00











 Zubehör  Details und Komplettübersicht ab Seite 112

 Stufenmodul MaxxStep   Einhängetritt R 13
 Bestell-Nr. 19901 – 19905   Bestell-Nr. 19910
                                                             4-sprossiges Oberteil   8-sprossiges Oberteil
             Leiterlänge m                                   1,68                    2,87
 Einhängepodest R 13   Leiterbreite oben/unten mm            140/430                 140/430
 Bestell-Nr. 19900  Holmhöhe mm                              73                      73
 Wechselbare  Gewicht kg                                     4                       6,7
 nivello -Fußplatten   Bestell-Nr.                           12009                   12008
 ®
             UVP ohne MwSt. Euro                             188,00                  254,00
