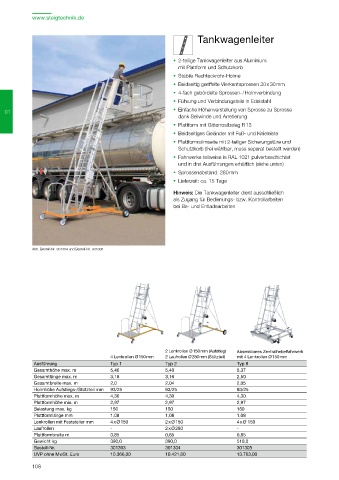

Tankwagenleiter Schutzkorb
Pflichtzubehör
Wahlweise in eckig oder rund erhältlich
2-teilige Tankwagenleiter aus Aluminium Dient als Absturzsicherung während der
mit Plattform und Schutzkorb Bedienungs- und Kontrollarbeit
Stabile Rechteckrohr-Holme Ausführung eckig rund
Beidseitig geriffelte Vierkantsprossen 30 x 30 mm Schutzkorb ca. mm 1.500 x 1.500 x 600 Ø 1.320 x 600
4-fach gebördelte Sprossen- / Holmverbindung Bestell-Nr. 301307 301306
UVP ohne MwSt. Euro 1.475,00 1.081,00
Führung und Verbindungsteile in Edelstahl
Abb. Bestell-Nr. 301307 Abb. Bestell-Nr. 301306
01 Einfache Höhenverstellung von Sprosse zu Sprosse 01
dank Seilwinde und Arretierung Schutzkorb mit absenkbarer Fußleiste
Plattform mit Gitterrostbelag R 13 Optional als Ersatz für Standard-Schutzkorb
Beidseitiges Geländer mit Fuß- und Knieleiste Dient als Absturzsicherung während der Bedienungs-
bzw. Kontrollarbeiten
Plattformstirnseite mit 2-teiliger Sicherungstüre und Ideale Anpassung an die Kontur des Fahrzeuges dank
Schutzkorb (frei wählbar, muss separat bestellt werden) absenkbarer Fußleiste
Fahrwerke teilweise in RAL 1021 pulverbeschichtet Schutzkorb ca. mm 1.500 x 1.500 x 600
und in drei Ausführungen erhältlich (siehe unten) Bestell-Nr. 301312
Sprossenabstand: 280 mm UVP ohne MwSt. Euro 1.922,00
Lieferzeit: ca. 15 Tage Abb. Bestell-Nr. 301312
Hinweis: Die Tankwagenleiter dient ausschließlich Stützspindeln Spindelwinden
als Zugang für Bedienungs- bzw. Kontrollarbeiten Zum Stabilisieren und Zum Ausgleich von Boden-
bei Be- und Entladearbeiten Feststellen der Tankwagenleiter unebenheiten und teilweise
1 Satz = 2 Stützspindeln Anheben der Tankwagenleiter
1 Satz = 2 Spindelwinden
Bestell-Nr. 301309 Bestell-Nr. 301310
UVP ohne UVP ohne
Abb. Bestell-Nr. 301304 und Bestell-Nr. 301306 MwSt. Euro 982,00 MwSt. Euro 2.075,00
Seilwinde, Zwangs- Schutzleiste für
führung Bremse stirnseitige Plattform
Seilschonende Arbeitsweise Ermöglicht ein Spaltmaß Null
Optimale Ausnutzung des Verhindert Beschädigungen
Seiltrommelvolumens am Tankfahrzeug
Mehrpreis für den Austausch einer
Standardwinde gegen eine Sonderwinde.
Bestell-Nr. 301311 Bestell-Nr. 301314
UVP ohne 1.038,00 UVP ohne 142,00
MwSt. Euro MwSt. Euro
Trittauflage R 13 Masseband
Zertifizierte Rutschhemmung Zur Gewährleistung der
2 Lenkrollen Ø 150 mm (Aufstieg) Absenkbares Zentralhebelfahrwerk Erhöht die Arbeitssicherheit elektrischen Ableitfähigkeit
4 Lenkrollen Ø 150 mm 2 Laufrollen Ø 280 mm (Stützteil) mit 4 Lenkrollen Ø 150 mm speziell in nassen und ölver- der Tankwagenleiter
Ausführung Typ 1 Typ 2 Typ 8 schmierten Umgebungen
Gesamthöhe max. m 5,40 5,40 5,37
Gesamtlänge max. m 3,16 3,16 2,50
Gesamtbreite max. m 2,0 2,04 2,05 Bestell-Nr. 301319 Bestell-Nr. 301313
Holmhöhe Aufstiegs-/Stützteil mm 93/25 93/25 93/25 UVP ohne UVP ohne
Plattformhöhe max. m 4,30 4,30 4,30 MwSt. Euro 1.499,00 MwSt. Euro 104,00
Plattformhöhe min. m 2,97 2,97 2,97
Belastung max. kg 150 150 150 Stapleraufnahme
Plattformlänge mm 1,08 1,08 1,08 Aus stabilem Aluminium-Profil
Lenkrollen mit Feststeller mm 4 x Ø 150 2 x Ø 150 4 x Ø 150
Laufrollen - 2 x Ø 280 - Zum Anschrauben
Plattformbreite m 0,85 0,85 0,85 Innenmaße L x B x H mm: 845 x 200 x 100
Gewicht kg 390,0 390,0 510,0 1 Satz = 2 Stück
Bestell-Nr. 301303 301304 301305 Preis auf Anfrage
UVP ohne MwSt. Euro 10.366,00 10.421,00 13.763,00
