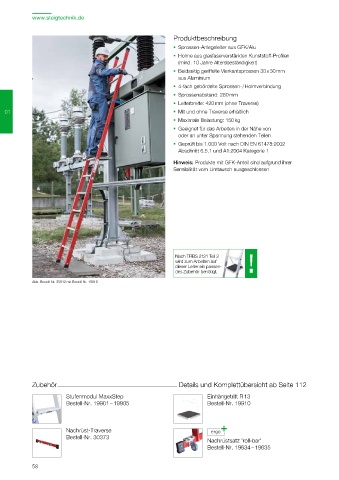

Page 58 - Günzbuerger Ratgeber Steigtechnik 2021

www.steigtechnik.de

Produktbeschreibung Sprossen-Anlegeleiter GFK / Alu
ƒ Sprossen-Anlegeleiter aus GFK/Alu
ƒ Holme aus glasfaserverstärkten Kunststoff-Profilen mit Traverse
(mind. 10 Jahre Altersbeständigkeit) ƒ Allgemeine Produktbeschreibung siehe links
ƒ Beidseitig geriffelte Vierkantsprossen 30 x 30 mm ƒ GFK-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite
aus Aluminium zum gewählten Produkt für einen sicheren Stand und Aufstieg
ƒ 4-fach gebördelte Sprossen- / Holmverbindung bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird
ƒ Sprossenabstand: 280 mm zweifach am unteren Holmende verschraubt
ƒ Leiterbreite: 420 mm (ohne Traverse)
01 ƒ Mit und ohne Traverse erhältlich 01
ƒ Maximale Belastung: 150 kg
ƒ Geeignet für das Arbeiten in der Nähe von
oder an unter Spannung stehenden Teilen
ƒ Geprüft bis 1.000 Volt nach DIN EN 61478:2002
Abschnitt 6.5.1 und A1:2004 Kategorie 1

Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer
Sensibilität vom Umtausch ausgeschlossen ohne Traverse Abb. Bestell-Nr. 35312
laut Norm nicht erforderlich
Arbeitshöhe bis ca. m 3,00 3,60 4,10 4,70 5,30
Sprossenanzahl 6 8 10 12 14
Leiterlänge m 1,91 2,47 3,00 3,58 4,14
Traversenbreite m – – – 0,93 0,93
Holmhöhe mm 58 58 58 58 58
Gewicht kg 4,5 5,8 7,1 9,0 10,4
Bestell-Nr. 35006 35008 35010 35312 35314
UVP ohne MwSt. Euro 218,00 278,00 343,00 574,00 624,00

Nach TRBS 2121 Teil 2
wird zum Arbeiten auf
dieser Leiter ein passen- Sprossen-Anlegeleiter GFK / Alu
des Zubehör benötigt.
ohne Traverse
Abb. Bestell-Nr. 35012 mit Bestell-Nr. 19910
ƒ Allgemeine Produktbeschreibung siehe links
ƒ nivello -Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik

®
Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse
verwendet werden, wenn diese ausschließlich bestimmungsgemäß eingesetzt
werden (z. B. fest eingebaut, mit Haken versehen, mit Gurt befestigt)

Zubehör Details und Komplettübersicht ab Seite 112

Stufenmodul MaxxStep Einhängetritt R 13
Bestell-Nr. 19901 – 19905 Bestell-Nr. 19910 Abb. Bestell-Nr. 35012
Arbeitshöhe bis ca. m 3,00 3,60 4,10 4,70 5,30
Sprossenanzahl 6 8 10 12 14
Nachrüst-Traverse Leiterlänge m 1,91 2,47 3,00 3,58 4,14
Bestell-Nr. 30373 Holmhöhe mm 58 58 58 58 58
Nachrüstsatz 'roll-bar' Gewicht kg 4,5 5,8 7,1 8,2 9,6
Bestell-Nr. 19634 – 19635 Bestell-Nr. 35006 35008 35010 35012 35014
UVP ohne MwSt. Euro 218,00 278,00 343,00 399,00 451,00

58 59
