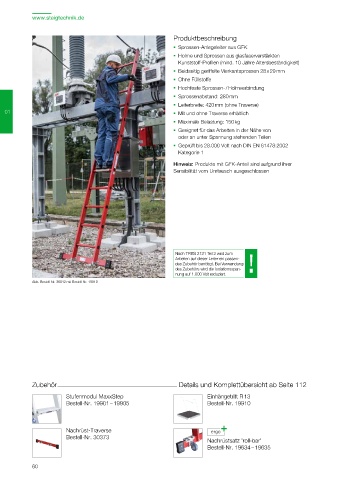

Page 60 - Günzbuerger Ratgeber Steigtechnik 2021
P. 60
www.steigtechnik.de
Produktbeschreibung Sprossen-Anlegeleiter GFK
Sprossen-Anlegeleiter aus GFK mit Traverse
Holme und Sprossen aus glasfaserverstärkten
Kunststoff-Profilen (mind. 10 Jahre Altersbeständigkeit) Allgemeine Produktbeschreibung siehe links
Beidseitig geriffelte Vierkantsprossen 28 x 29 mm GFK-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite
Ohne Füllstoffe zum gewählten Produkt für einen sicheren Stand und Aufstieg
Hochfeste Sprossen- / Holmverbindung bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird
zweifach am unteren Holmende verschraubt
Sprossenabstand: 280 mm
Leiterbreite: 420 mm (ohne Traverse)
01 Mit und ohne Traverse erhältlich 01
Maximale Belastung: 150 kg
Geeignet für das Arbeiten in der Nähe von
oder an unter Spannung stehenden Teilen
Geprüft bis 28.000 Volt nach DIN EN 61478:2002
Kategorie 1
Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer
Sensibilität vom Umtausch ausgeschlossen ohne Traverse Abb. Bestell-Nr. 36814
laut Norm nicht erforderlich
Arbeitshöhe bis ca. m 3,00 3,60 4,10 4,70 5,30
Sprossenanzahl 6 8 10 12 14
Leiterlänge m 1,92 2,48 3,00 3,59 4,15
Traversenbreite m – – – 0,93 0,93
Holmhöhe mm 73 73 73 73 73
Gewicht kg 5,9 7,5 9,2 11,7 13,3
Bestell-Nr. 36006 36008 36010 36812 36814
UVP ohne MwSt. Euro 298,00 380,00 435,00 685,00 770,00
Nach TRBS 2121 Teil 2 wird zum
Arbeiten auf dieser Leiter ein passen-
des Zubehör benötigt. Bei Verwendung Sprossen-Anlegeleiter GFK
des Zubehörs wird die Isolationsspan-
nung auf 1.000 Volt reduziert.
Abb. Bestell-Nr. 36812 mit Bestell-Nr. 19910 ohne Traverse
Allgemeine Produktbeschreibung siehe links
nivello -Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik
®
Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse
verwendet werden, wenn diese ausschließlich bestimmungsgemäß eingesetzt
werden (z. B. fest eingebaut, mit Haken versehen, mit Gurt befestigt)
Zubehör Details und Komplettübersicht ab Seite 112
Stufenmodul MaxxStep Einhängetritt R 13
Bestell-Nr. 19901 – 19905 Bestell-Nr. 19910 Abb. Bestell-Nr. 36014
Arbeitshöhe bis ca. m 3,00 3,60 4,10 4,70 5,30
Sprossenanzahl 6 8 10 12 14
Nachrüst-Traverse Leiterlänge m 1,92 2,48 3,00 3,59 4,15
Bestell-Nr. 30373 Holmhöhe mm 73 73 73 73 73
Nachrüstsatz 'roll-bar' Gewicht kg 5,9 7,5 9,2 10,9 12,5
Bestell-Nr. 19634 – 19635 Bestell-Nr. 36006 36008 36010 36012 36014
UVP ohne MwSt. Euro 298,00 380,00 435,00 528,00 616,00
