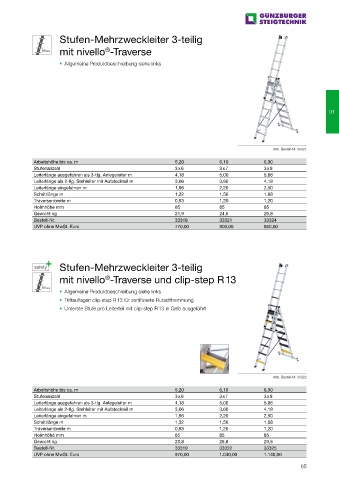

Page 65 - Günzbuerger Ratgeber Steigtechnik 2021
P. 65
www.steigtechnik.de
Produktbeschreibung Stufen-Mehrzweckleiter 3-teilig
Stufen-Mehrzweckleiter aus Aluminium mit nivello -Traverse
®
Stabile Rechteckrohr-Holme
Geriffelte Stufen 80 mm (an allen Leiterteilen) Allgemeine Produktbeschreibung siehe links
4-fach gebördelte Stufen-/Holmverbindung
nivello -Leiterschuhe und nivello -Traverse (liegt lose bei)
®
®
Einsetzbar als Steh-, Anlege- und Schiebeleiter
Einfache Höhenverstellung und sichere Arretierung
dank Steckhaken mit automatisch einrastender
01 Abhebesicherung 01
Oberleiter mit Wandlaufrollen
Spreizsicherung mit zwei hochfesten Perlongurten
und lösbarer Metallstrebe
Stufenabstand 263 mm
Abb. Bestell-Nr. 33321
Leiterbreite: 490 mm (ohne Traverse)
Leiterneigung: 70 ° Arbeitshöhe bis ca. m 5,20 6,10 6,90
Maximale Belastung: 150 kg Stufenanzahl 3 x 6 3 x 7 3 x 8
Leiterlänge ausgefahren als 3-tlg. Anlegeleiter m 4,18 5,00 5,86
Leiterlänge als 2-tlg. Stehleiter mit Aufsteckteil m 3,06 3,60 4,18
Leiterlänge eingefahren m 1,96 2,20 2,50
Schrittlänge m 1,32 1,56 1,68
Traversenbreite m 0,93 1,20 1,20
Holmhöhe mm 85 85 85
Gewicht kg 21,9 24,5 26,8
Bestell-Nr. 33318 33321 33324
UVP ohne MwSt. Euro 770,00 800,00 860,00
–50
% der Anschaffungs-
kosten bis Maximalbetrag
Stufen-Mehrzweckleiter 3-teilig
Abb. Bestell-Nr. 33324 (nur mit clip-step R 13)
mit nivello -Traverse und clip-step R 13
®
Verwendungsmöglichkeiten:
Allgemeine Produktbeschreibung siehe links
Trittauflagen clip-step R 13 für zertifizierte Rutschhemmung
Unterste Stufe pro Leiterteil mit clip-step R 13 in Gelb ausgeführt
Abb. Bestell-Nr. 33322
Zubehör Details und Komplettübersicht ab Seite 112
Arbeitshöhe bis ca. m 5,20 6,10 6,90
Stufenanzahl 3 x 6 3 x 7 3 x 8
Leiterlänge ausgefahren als 3-tlg. Anlegeleiter m 4,18 5,00 5,86
Trittauflagen clip-step Wechselbare Leiterlänge als 2-tlg. Stehleiter mit Aufsteckteil m 3,06 3,60 4,18
®
und clip-step R 13 nivello -Fußplatten Leiterlänge eingefahren m 1,96 2,20 2,50
Schrittlänge m 1,32 1,56 1,68
Traversenbreite m 0,93 1,20 1,20
Holmhöhe mm 85 85 85
Nachrüstsatz 'roll-bar' Gewicht kg 23,8 26,8 29,5
Bestell-Nr. 19634 Bestell-Nr. 33319 33322 33325
UVP ohne MwSt. Euro 970,00 1.040,00 1.140,00
64 65
