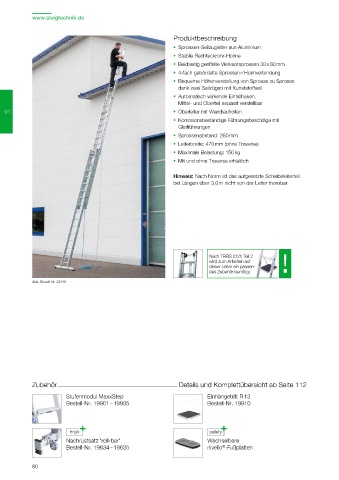

Page 80 - Günzbuerger Ratgeber Steigtechnik 2021
P. 80
www.steigtechnik.de
Produktbeschreibung Sprossen-Seilzugleiter 3-teilig mit Standard-Traverse
Sprossen-Seilzugleiter aus Aluminium
Allgemeine Produktbeschreibung siehe links
Stabile Rechteckrohr-Holme
Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite
Beidseitig geriffelte Vierkantsprossen 30 x 30 mm zum gewählten Produkt für einen sicheren Stand und Aufstieg
4-fach gebördelte Sprossen-/ Holmverbindung bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird
Bequeme Höhenverstellung von Sprosse zu Sprosse zweifach am unteren Holmende verschraubt
dank zwei Seilzügen mit Kunststoffseil
Automatisch wirkende Einfallhaken,
Mittel- und Oberteil separat verstellbar Abb. Bestell-Nr. 21618
01 Oberleiter mit Wandlaufrollen 01
Arbeitshöhe bis ca. m 10,80 11,90 13,60
Korrosionsbeständige Führungsbeschläge mit Sprossenanzahl 3 x 14 3 x 16 3 x 18
Gleitführungen Leiterlänge ausgefahren m 9,70 10,80 12,50
Sprossenabstand: 280 mm Leiterlänge eingefahren m 4,10 4,70 5,30
Traversenbreite m 1,20 1,20 1,20
Leiterbreite: 470 mm (ohne Traverse)
Holmhöhe mm 98 98 98
Maximale Belastung: 150 kg Gewicht kg 46,0 52,0 57,6
Mit und ohne Traverse erhältlich Bestell-Nr. 21614 21616 21618
UVP ohne MwSt. Euro 1.518,00 1.631,00 1.747,00
Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil
®
bei Längen über 3,0 m nicht von der Leiter trennbar Sprossen-Seilzugleiter 3-teilig mit nivello -Traverse
Allgemeine Produktbeschreibung siehe links
nivello -Traverse in optimaler Breite zum gewählten Produkt
®
®
für einen extra sicheren Stand und Aufstieg dank nivello -Leiterschuhe
mit 2-Achsen-Neigungstechnik, Anstellwinkel-Kontrolle und
wechselbaren Fußplatten. Die Traverse liegt lose bei
und wird zweifach am unteren Holmende verschraubt
Abb. Bestell-Nr. 22418
Nach TRBS 2121 Teil 2 Arbeitshöhe bis ca. m 10,80 11,90 13,60
wird zum Arbeiten auf
dieser Leiter ein passen- Sprossenanzahl 3 x 14 3 x 16 3 x 18
des Zubehör benötigt. Leiterlänge ausgefahren m 9,70 10,80 12,50
Leiterlänge eingefahren m 4,10 4,90 5,30
Abb. Bestell-Nr. 22416
Traversenbreite m 1,20 1,20 1,20
Holmhöhe mm 98 98 98
Gewicht kg 51,4 56,2 57,3
Bestell-Nr. 22414 22416 22418
UVP ohne MwSt. Euro 1.621,00 1.734,00 1.850,00
Sprossen-Seilzugleiter 3-teilig ohne Traverse
Allgemeine Produktbeschreibung siehe links
nivello -Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik
®
Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet
werden, wenn diese ausschließlich bestimmungsgemäß eingesetzt werden
(z. B. fest eingebaut, mit Haken versehen, mit Gurt befestigt)
Zubehör Details und Komplettübersicht ab Seite 112
Stufenmodul MaxxStep Einhängetritt R 13
Bestell-Nr. 19901 – 19905 Bestell-Nr. 19910 Abb. Bestell-Nr. 22318
Arbeitshöhe bis ca. m 10,80 11,90 13,60
Sprossenanzahl 3 x 14 3 x 16 3 x 18
Leiterlänge ausgefahren m 9,70 10,80 12,50
Leiterlänge eingefahren m 4,10 4,70 5,30
Holmhöhe mm 98 98 98
Nachrüstsatz 'roll-bar' Wechselbare Gewicht kg 45,0 51,0 56,6
Bestell-Nr. 19634 – 19635 nivello -Fußplatten Bestell-Nr. 22314 22316 22318
®
UVP ohne MwSt. Euro 1.475,00 1.591,00 1.663,00
80 81
