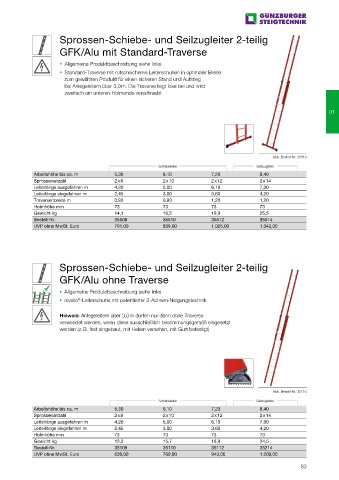

Page 83 - Günzbuerger Ratgeber Steigtechnik 2021
P. 83
www.steigtechnik.de
Produktbeschreibung Sprossen-Schiebe- und Seilzugleiter 2-teilig
Sprossen-Schiebeleiter aus GFK / Alu
Holme aus glasfaserverstärkten Rechteckrohr-Profilen GFK/Alu mit Standard-Traverse
(mind. 10 Jahre Altersbeständigkeit) Allgemeine Produktbeschreibung siehe links
Beidseitig geriffelte Vierkantsprossen 30 x 30 mm Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite
aus Aluminium zum gewählten Produkt für einen sicheren Stand und Aufstieg
4-fach gebördelte Sprossen- / Holmverbindung bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird
Bei Größen bis 2 x 12 Sprossen: Einfache zweifach am unteren Holmende verschraubt
Höhenverstellung von Sprosse zu Sprosse
Ab Größe 2 x 14 Sprossen: Bequeme Höhenverstellung
01 von Sprosse zu Sprosse durch Seilzug mit automatisch 01
wirkenden Einfallhaken
Oberleiter ab Größe 2 x 14 Sprossen mit Wandlaufrollen
Korrosionsbeständige Führungsbeschläge
®
Oberleitern bis 3,0 m mit nivello -Leiterschuhen
Sprossenabstand: 280 mm
Leiterbreite: 420 mm (ohne Traverse) Abb. Bestell-Nr. 35510
Mit und ohne Traverse erhältlich Schiebeleiter Seilzugleiter
Maximale Belastung: 150 kg Arbeitshöhe bis ca. m 5,30 6,10 7,20 8,40
Geeignet für das Arbeiten in der Nähe von Sprossenanzahl 2 x 8 2 x 10 2 x 12 2 x 14
oder an unter Spannung stehenden Teilen Leiterlänge ausgefahren m 4,20 5,00 6,10 7,30
Geprüft bis 1.000 Volt nach DIN EN 61478:2002 Leiterlänge eingefahren m 2,45 3,00 3,60 4,20
Abschnitt 6.5.1 und A1:2004 Kategorie 1 Traversenbreite m 0,93 0,93 1,20 1,20
Holmhöhe mm 73 73 73 73
Gewicht kg 14,1 16,5 19,9 25,5
Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil Bestell-Nr. 35508 35510 35512 35514
bei Längen über 3,0 m nicht von der Leiter trennbar
UVP ohne MwSt. Euro 791,00 839,00 1.025,00 1.342,00
Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer
Sensibilität vom Umtausch ausgeschlossen
Nach TRBS 2121 Teil 2
wird zum Arbeiten auf
dieser Leiter ein passen- Sprossen-Schiebe- und Seilzugleiter 2-teilig
des Zubehör benötigt.
GFK/Alu ohne Traverse
Abb. Bestell-Nr. 35514 mit Bestell-Nr. 19901
Allgemeine Produktbeschreibung siehe links
nivello -Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik
®
Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse
verwendet werden, wenn diese ausschließlich bestimmungsgemäß eingesetzt
werden (z. B. fest eingebaut, mit Haken versehen, mit Gurt befestigt)
Zubehör Details und Komplettübersicht ab Seite 112
Abb. Bestell-Nr. 35110
Stufenmodul MaxxStep Einhängetritt R 13
Bestell-Nr. 19901 – 19905 Bestell-Nr. 19910 Schiebeleiter Seilzugleiter
Arbeitshöhe bis ca. m 5,30 6,10 7,20 8,40
Sprossenanzahl 2 x 8 2 x 10 2 x 12 2 x 14
Leiterlänge ausgefahren m 4,20 5,00 6,10 7,30
Einhängepodest R 13 Leiterlänge eingefahren m 2,45 3,00 3,60 4,20
Bestell-Nr. 19900 Holmhöhe mm 73 73 73 73
Nachrüstsatz 'roll-bar' Gewicht kg 13,3 15,7 18,9 24,5
Bestell-Nr. 19634 – 19635 Bestell-Nr. 35108 35110 35112 35214
UVP ohne MwSt. Euro 639,00 769,00 943,00 1.200,00
82 83
