Kragarmregale
Planungsübersicht K 6000

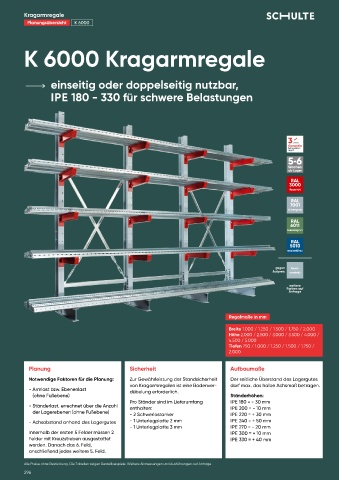

K 6000 Kragarmregale
einseitig oder doppelseitig nutzbar,
IPE 180 - 330 für schwere Belastungen
Regalmaße in mm
Breite 1.000 / 1.250 / 1.500 / 1.750 / 2.000
Höhe 2.000 / 2.500 / 3.000 / 3.500 / 4.000 /
4.500 / 5.000
Tiefen 750 / 1.000 / 1.250 / 1.500 / 1.750 /
2.000
Planung Sicherheit Aufbaumaße
Notwendige Faktoren für die Planung: Zur Gewährleistung der Standsicherheit Der seitliche Überstand des Lagergutes
von Kragarmregalen ist eine Bodenver- darf max. das halbe Achsmaß betragen.
- Armlast bzw. Ebenenlast dübelung erforderlich.
(ohne Fußebene) Ständerhöhen:
Pro Ständer sind im Lieferumfang IPE 180 = - 30 mm
- Ständerlast, errechnet über die Anzahl enthalten: IPE 200 = - 10 mm
der Lagerebenen (ohne Fußebene) - 2 Schwerlastanker IPE 220 = + 30 mm
- Achsabstand anhand des Lagergutes - 1 Unterlegplatte 2 mm IPE 240 = + 50 mm
- 1 Unterlegplatte 3 mm IPE 270 = - 20 mm
Innerhalb der ersten 5 Felder müssen 2 IPE 300 = + 10 mm
Felder mit Kreuzstreben ausgestattet IPE 330 = + 40 mm
werden. Danach das 6. Feld,
anschließend jedes weitere 5. Feld.
Alle Preise ohne Bestückung. Die Tabellen zeigen Bestellbeispiele. Weitere Abmessungen und Ausführungen auf Anfrage.
