Kragarmregale
Zubehör K 3000 Einzelteile

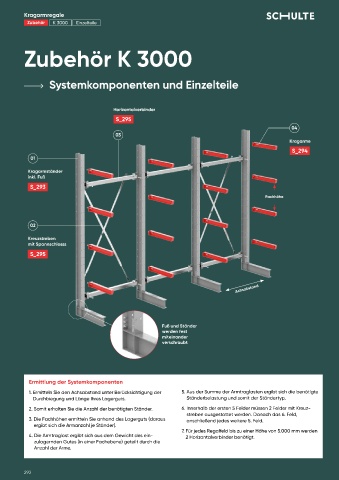

Zubehör K 3000

Systemkomponenten und Einzelteile

Horizontalverbinder
S_295
04
03
Kragarme
S_294
01

Kragarmständer
inkl. Fuß
S_293

Fachhöhe

02

Kreuzstreben
mit Spannschlosss
S_295

Achsabstand

Fuß und Ständer
werden fest
miteinander
verschraubt

Ermittlung der Systemkomponenten
1. Ermitteln Sie den Achsabstand unter Berücksichtigung der 5. Aus der Summe der Armtraglasten ergibt sich die benötigte
Durchbiegung und Länge Ihres Lagerguts. Ständerbelastung und somit der Ständertyp.
2. Somit erhalten Sie die Anzahl der benötigten Ständer. 6. Innerhalb der ersten 5 Felder müssen 2 Felder mit Kreuz-
streben ausgestattet werden. Danach das 6. Feld,
3. Die Fachhöhen ermitteln Sie anhand des Lagerguts (daraus anschließend jedes weitere 5. Feld.
ergibt sich die Armanzahl je Ständer).
7. Für jedes Regalfeld bis zu einer Höhe von 5.000 mm werden
4. Die Armtraglast ergibt sich aus dem Gewicht des ein- 2 Horizontalverbinder benötigt.
zulagernden Gutes (in einer Fachebene) geteilt durch die
Anzahl der Arme.
