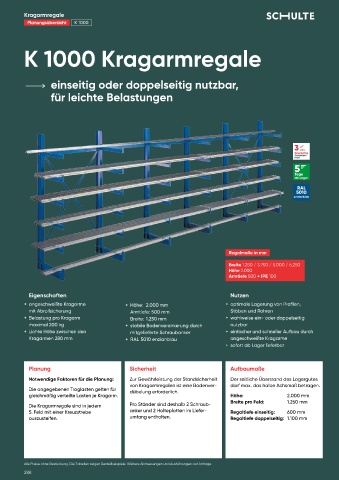

Page 290 - Schulte Lagertechnik 2024

Kragarmregale
Planungsübersicht K 1000

K 1000 Kragarmregale

einseitig oder doppelseitig nutzbar,

für leichte Belastungen

Regalmaße in mm
Breite 1.250 / 3.750 / 5.000 / 6.250
Höhe 2.000
Armtiefe 500 + IPE 100

Eigenschaften Nutzen
+ angeschweißte Kragarme + Höhe: 2.000 mm + optimale Lagerung von Profilen,
mit Abrollsicherung Armtiefe: 500 mm Stäben und Rohren
+ Belastung pro Kragarm Breite: 1.250 mm + wahlweise ein- oder doppelseitig
maximal 200 kg + stabile Bodenverankerung durch nutzbar
+ Lichte Höhe zwischen den mitgelieferte Schraubanker + einfacher und schneller Aufbau durch
Kragarmen 280 mm + RAL 5010 enzianblau angeschweißte Kragarme
+ sofort ab Lager lieferbar

Planung Sicherheit Aufbaumaße
Notwendige Faktoren für die Planung: Zur Gewährleistung der Standsicherheit Der seitliche Überstand des Lagergutes
von Kragarmregalen ist eine Bodenver- darf max. das halbe Achsmaß betragen.
Die angegebenen Traglasten gelten für dübelung erforderlich.
gleichmäßig verteilte Lasten je Kragarm. Höhe: 2.000 mm
Die Kragarmregale sind in jedem Pro Ständer sind deshalb 2 Schraub- Breite pro Feld: 1.250 mm
5. Feld mit einer Kreuzstrebe anker und 2 Halteplatten im Liefer- Regaltiefe einseitig: 600 mm
auszusteifen. umfang enthalten. Regaltiefe doppelseitig: 1.100 mm

Alle Preise ohne Bestückung. Die Tabellen zeigen Bestellbeispiele. Weitere Abmessungen und Ausführungen auf Anfrage.
288
