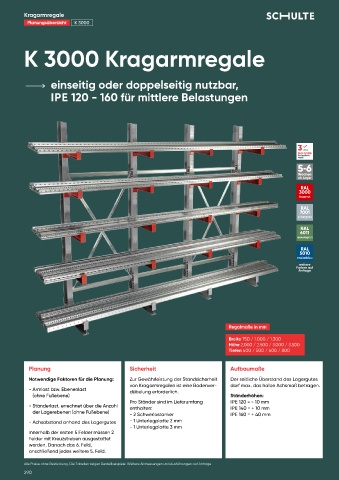

Page 292 - Schulte Lagertechnik 2024

Kragarmregale
Planungsübersicht K 3000

K 3000 Kragarmregale

einseitig oder doppelseitig nutzbar,

IPE 120 - 160 für mittlere Belastungen

Regalmaße in mm

Breite 750 / 1.000 / 1.300
Höhe 2.000 / 2.500 / 3.000 / 3.500
Tiefen 400 / 500 / 600 / 800

Planung Sicherheit Aufbaumaße
Notwendige Faktoren für die Planung: Zur Gewährleistung der Standsicherheit Der seitliche Überstand des Lagergutes
von Kragarmregalen ist eine Bodenver- darf max. das halbe Achsmaß betragen.
- Armlast bzw. Ebenenlast dübelung erforderlich.
(ohne Fußebene) Ständerhöhen:
Pro Ständer sind im Lieferumfang IPE 120 = - 10 mm
- Ständerlast, errechnet über die Anzahl enthalten: IPE 140 = + 10 mm
der Lagerebenen (ohne Fußebene) - 2 Schwerlastanker IPE 160 = + 40 mm
- Achsabstand anhand des Lagergutes - 1 Unterlegplatte 2 mm
- 1 Unterlegplatte 3 mm
Innerhalb der ersten 5 Felder müssen 2
Felder mit Kreuzstreben ausgestattet
werden. Danach das 6. Feld,
anschließend jedes weitere 5. Feld.

Alle Preise ohne Bestückung. Die Tabellen zeigen Bestellbeispiele. Weitere Abmessungen und Ausführungen auf Anfrage.
