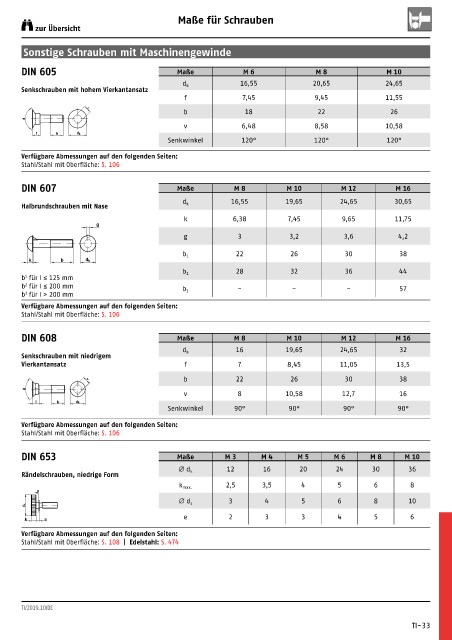

Maße für Schrauben
zur Übersicht

Sonstige Schrauben mit Maschinengewinde

DIN 605 Maße M 6 M 8 M 10
16,55 20,65 24,65
d k
Senkschrauben mit hohem Vierkantansatz
f 7,45 9,45 11,55
v
b 18 22 26
a
v 6,48 8,58 10,58
f b d k
Senkwinkel 120° 120° 120°
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 106

DIN 607 Maße M 8 M 10 M 12 M 16
16,55 19,65 24,65 30,65
Halbrundschrauben mit Nase d k
k 6,38 7,45 9,65 11,75
g
g 3 3,2 3,6 4,2

22 26 30 38
b 1
k b d k
28 32 36 44
b 2
1
b für I ≤ 125 mm
b für I ≤ 200 mm - - - 57
2
b für I > 200 mm b 3
3
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 106
DIN 608 Maße M 8 M 10 M 12 M 16

16 19,65 24,65 32
d k
Senkschrauben mit niedrigem
Vierkantansatz f 7 8,45 11,05 13,5
b 22 26 30 38
v
a
v 8 10,58 12,7 16
f b dk
Senkwinkel 90° 90° 90° 90°
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 106

DIN 653 Maße M 3 M 4 M 5 M 6 M 8 M 10
12 16 20 24 30 36
Ø d k
Rändelschrauben, niedrige Form
2,5 3,5 4 5 6 8
k max.
d s
3 4 5 6 8 10
Ø d s
d k
e 2 3 3 4 5 6
k e
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 108 | Edelstahl: S. 474
