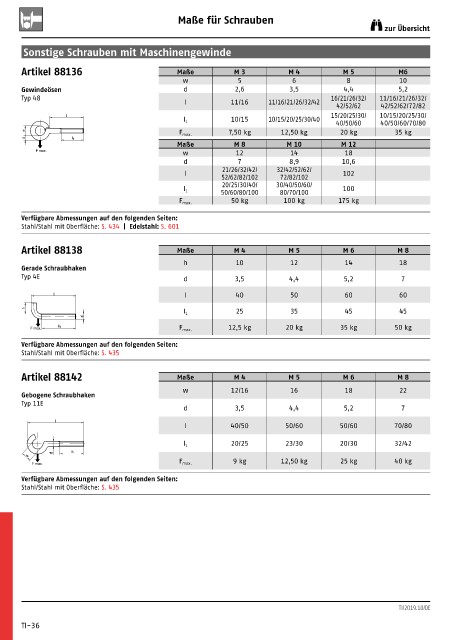

Maße für Schrauben
zur Übersicht

Sonstige Schrauben mit Maschinengewinde

Artikel 88136 Maße M 3 M 4 M 5 M6
w 5 6 8 10
Gewindeösen d 2,6 3,5 4,4 5,2
Typ 48 16/21/26/32/ 11/16/21/26/32/
l 11/16 11/16/21/26/32/42
42/52/62 42/52/62/72/82
l 10/15 10/15/20/25/30/40 15/20/25/30/ 10/15/20/25/30/
40/50/60 40/50/60/70/80
l 1
w 7,50 kg 12,50 kg 20 kg 35 kg
F max.
d l1
Maße M 8 M 10 M 12
F max. w 12 14 18
d 7 8,9 10,6
21/26/32/42/ 32/42/52/62/
l 102
52/62/82/102 72/82/102
20/25/30/40/ 30/40/50/60/
l 1 100
50/60/80/100 80/70/100
50 kg 100 kg 175 kg
F max.
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 434 | Edelstahl: S. 601

Artikel 88138 Maße M 4 M 5 M 6 M 8
h 10 12 14 18
Gerade Schraubhaken
Typ 4E d 3,5 4,4 5,2 7

l l 40 50 60 60
h 25 35 45 45
l 1
d
F max. l1 F max. 12,5 kg 20 kg 35 kg 50 kg
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 435

Artikel 88142 Maße M 4 M 5 M 6 M 8

w 12/16 16 18 22
Gebogene Schraubhaken
Typ 11E
d 3,5 4,4 5,2 7
l
l 40/50 50/60 50/60 70/80
20/25 23/30 20/30 32/42
l 1
d l 1
w
9 kg 12,50 kg 25 kg 40 kg
F max. F max.
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 435

TI/2019.10/DE

TI-36
