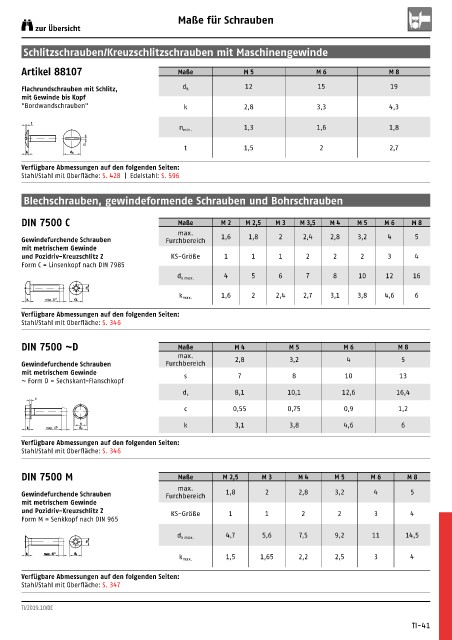

Maße für Schrauben
zur Übersicht

Schlitzschrauben/Kreuzschlitzschrauben mit Maschinengewinde

Artikel 88107 Maße M 5 M 6 M 8

Flachrundschrauben mit Schlitz, d k 12 15 19
mit Gewinde bis Kopf
"Bordwandschrauben" k 2,8 3,3 4,3

t
n min. 1,3 1,6 1,8

n t 1,5 2 2,7
k dk
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 428 | Edelstahl: S. 596

Blechschrauben, gewindeformende Schrauben und Bohrschrauben

DIN 7500 C Maße M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8
max.
Gewindefurchende Schrauben Furchbereich 1,6 1,8 2 2,4 2,8 3,2 4 5
mit metrischem Gewinde
und Pozidriv-Kreuzschlitz Z KS-Größe 1 1 1 2 2 2 3 4
Form C = Linsenkopf nach DIN 7985
4 5 6 7 8 10 12 16
d k max.
m
1,6 2 2,4 2,7 3,1 3,8 4,6 6
k max.
k max. 4P dk
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 346

DIN 7500 ~D Maße M 4 M 5 M 6 M 8
max. 2,8 3,2 4 5
Gewindefurchende Schrauben Furchbereich
mit metrischem Gewinde s 7 8 10 13
~ Form D = Sechskant-Flanschkopf
8,1 10,1 12,6 16,4
d c
c
c 0,55 0,75 0,9 1,2
s k 3,1 3,8 4,6 6
k max. 4P dc
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 346

DIN 7500 M Maße M 2,5 M 3 M 4 M 5 M 6 M 8

max.
Gewindefurchende Schrauben Furchbereich 1,8 2 2,8 3,2 4 5
mit metrischem Gewinde
und Pozidriv-Kreuzschlitz Z KS-Größe 1 1 2 2 3 4
Form M = Senkkopf nach DIN 965
4,7 5,6 7,5 9,2 11 14,5
d k max.
m
k max. 4P dk
k max. 1,5 1,65 2,2 2,5 3 4
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 347

TI/2019.10/DE

TI-41
