Maße für Schrauben
zur Übersicht

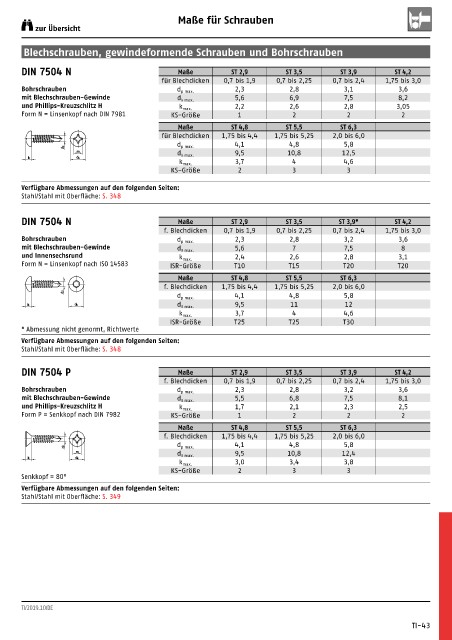

Blechschrauben, gewindeformende Schrauben und Bohrschrauben

DIN 7504 N Maße ST 2,9 ST 3,5 ST 3,9 ST 4,2
für Blechdicken 0,7 bis 1,9 0,7 bis 2,25 0,7 bis 2,4 1,75 bis 3,0
Bohrschrauben d p max. 2,3 2,8 3,1 3,6
mit Blechschrauben-Gewinde d k max. 5,6 6,9 7,5 8,2
und Phillips-Kreuzschlitz H k max. 2,2 2,6 2,8 3,05
Form N = Linsenkopf nach DIN 7981 KS-Größe 1 2 2 2
Maße ST 4,8 ST 5,5 ST 6,3
für Blechdicken 1,75 bis 4,4 1,75 bis 5,25 2,0 bis 6,0
4,1 4,8 5,8
d p max.
dp
m 9,5 10,8 12,5
d k max.
k d k
k max. 3,7 4 4,6
KS-Größe 2 3 3
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 348

DIN 7504 N Maße ST 2,9 ST 3,5 ST 3,9* ST 4,2
f. Blechdicken 0,7 bis 1,9 0,7 bis 2,25 0,7 bis 2,4 1,75 bis 3,0
Bohrschrauben d p max. 2,3 2,8 3,2 3,6
mit Blechschrauben-Gewinde d K max. 5,6 7 7,5 8
und Innensechsrund 2,4 2,6 2,8 3,1
k max.
Form N = Linsenkopf nach ISO 14583 ISR-Größe T10 T15 T20 T20
Maße ST 4,8 ST 5,5 ST 6,3
f. Blechdicken 1,75 bis 4,4 1,75 bis 5,25 2,0 bis 6,0
dp 4,1 4,8 5,8
d p max.
k dk d K max. 9,5 11 12
3,7 4 4,6
k max.
ISR-Größe T25 T25 T30
* Abmessung nicht genormt, Richtwerte
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 348

DIN 7504 P Maße ST 2,9 ST 3,5 ST 3,9 ST 4,2
f. Blechdicken 0,7 bis 1,9 0,7 bis 2,25 0,7 bis 2,4 1,75 bis 3,0
Bohrschrauben d p max. 2,3 2,8 3,2 3,6
mit Blechschrauben-Gewinde d K max. 5,5 6,8 7,5 8,1
und Phillips-Kreuzschlitz H k max. 1,7 2,1 2,3 2,5
Form P = Senkkopf nach DIN 7982 KS-Größe 1 2 2 2

Maße ST 4,8 ST 5,5 ST 6,3
f. Blechdicken 1,75 bis 4,4 1,75 bis 5,25 2,0 bis 6,0
4,1 4,8 5,8
dp d p max.
m 9,5 10,8 12,4
d K max.
k dk
k max. 3,0 3,4 3,8
KS-Größe 2 3 3
Senkkopf = 80°
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 349
