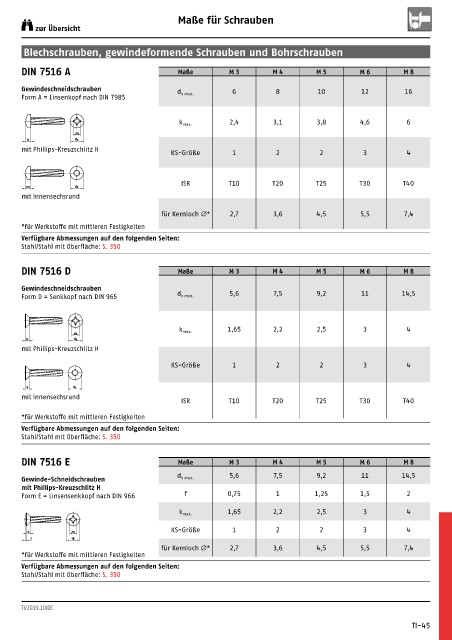

Maße für Schrauben
zur Übersicht

Blechschrauben, gewindeformende Schrauben und Bohrschrauben

DIN 7516 A Maße M 3 M 4 M 5 M 6 M 8

Gewindeschneidschrauben 6 8 10 12 16
Form A = Linsenkopf nach DIN 7985 d k max.

2,4 3,1 3,8 4,6 6
k max.
m
k d k
mit Phillips-Kreuzschlitz H
KS-Größe 1 2 2 3 4

ISR T10 T20 T25 T30 T40
m dk
mit Innensechsrund
für Kernloch Ø* 2,7 3,6 4,5 5,5 7,4
* für Werkstoffe mit mittleren Festigkeiten
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 350

DIN 7516 D Maße M 3 M 4 M 5 M 6 M 8

Gewindeschneidschrauben
Form D = Senkkopf nach DIN 965 d k max. 5,6 7,5 9,2 11 14,5

1,65 2,2 2,5 3 4
k max.
m
k d k
mit Phillips-Kreuzschlitz H
KS-Größe 1 2 2 3 4

k d k
mit Innensechsrund
ISR T10 T20 T25 T30 T40

* für Werkstoffe mit mittleren Festigkeiten
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 350

DIN 7516 E Maße M 3 M 4 M 5 M 6 M 8

5,6 7,5 9,2 11 14,5
Gewinde-Schneidschrauben d k max.
mit Phillips-Kreuzschlitz H
Form E = Linsensenkkopf nach DIN 966 f 0,75 1 1,25 1,5 2
1,65 2,2 2,5 3 4
k max.
KS-Größe 1 2 2 3 4
k m
f d k
für Kernloch Ø* 2,7 3,6 4,5 5,5 7,4
* für Werkstoffe mit mittleren Festigkeiten
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 350

TI/2019.10/DE

TI-45
