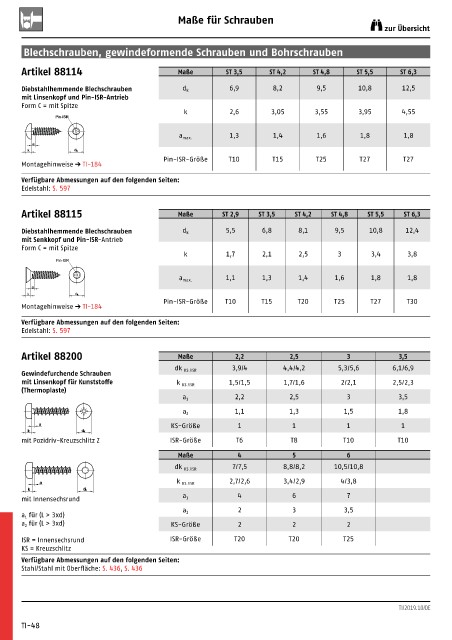

Maße für Schrauben
zur Übersicht

Blechschrauben, gewindeformende Schrauben und Bohrschrauben

Artikel 88114 Maße ST 3,5 ST 4,2 ST 4,8 ST 5,5 ST 6,3

Diebstahlhemmende Blechschrauben d k 6,9 8,2 9,5 10,8 12,5
mit Linsenkopf und Pin-ISR-Antrieb
Form C = mit Spitze
k 2,6 3,05 3,55 3,95 4,55
Pin-ISR

1,3 1,4 1,6 1,8 1,8
a max.
a
k dk
Pin-ISR-Größe T10 T15 T25 T27 T27
Montagehinweise Å TI-184
Verfügbare Abmessungen auf den folgenden Seiten:
Edelstahl: S. 597

Artikel 88115 Maße ST 2,9 ST 3,5 ST 4,2 ST 4,8 ST 5,5 ST 6,3

Diebstahlhemmende Blechschrauben d k 5,5 6,8 8,1 9,5 10,8 12,4
mit Senkkopf und Pin-ISR -Antrieb
Form C = mit Spitze
k 1,7 2,1 2,5 3 3,4 3,8
Pin-ISR

1,1 1,3 1,4 1,6 1,8 1,8
a max.
a
k d k
Pin-ISR-Größe T10 T15 T20 T25 T27 T30
Montagehinweise Å TI-184
Verfügbare Abmessungen auf den folgenden Seiten:
Edelstahl: S. 597

Artikel 88200 Maße 2,2 2,5 3 3,5
3,9/4 4,4/4,2 5,3/5,6 6,1/6,9
dk KS /ISR
Gewindefurchende Schrauben
mit Linsenkopf für Kunststoffe k KS /ISR 1,5/1,5 1,7/1,6 2/2,1 2,5/2,3
(Thermoplaste)
2,2 2,5 3 3,5
a 1
1,1 1,3 1,5 1,8
a 2
a KS-Größe 1 1 1 1
k d k
mit Pozidriv-Kreuzschlitz Z ISR-Größe T6 T8 T10 T10
Maße 4 5 6
7/7,5 8,8/8,2 10,5/10,8
dk KS /ISR
a k KS /ISR 2,7/2,6 3,4/2,9 4/3,8
k d k
4 6 7
mit Innensechsrund a 1
2 3 3,5
a 2
a 1 für (L > 3xd)
a 2 für (L > 3xd) KS-Größe 2 2 2
ISR = Innensechsrund ISR-Größe T20 T20 T25
KS = Kreuzschlitz
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 436, S. 436

TI/2019.10/DE

TI-48
