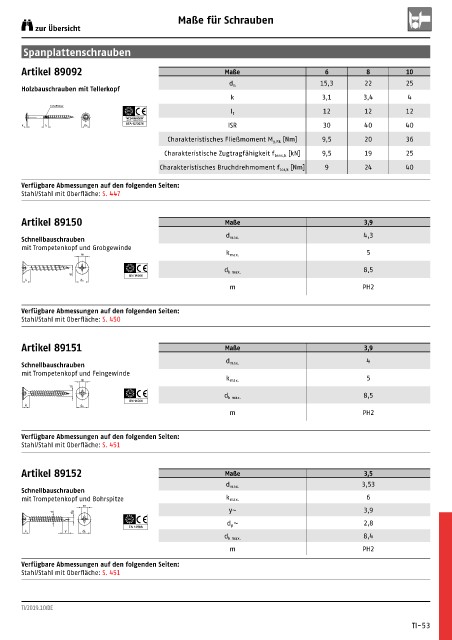

Maße für Schrauben
zur Übersicht

Spanplattenschrauben

Artikel 89092 Maße 6 8 10
Schaftfräser 15,3 22 25
Holzbauschrauben mit Tellerkopf d h
k 3,1 3,4 4
k lf dh
Schaftfräser
12 12 12
l f
ISR 30 40 40
k lf dh
Charakteristisches Fließmoment M y,Rk [Nm] 9,5 20 36
Charakteristische Zugtragfähigkeit f tens,k [kN] 9,5 19 25

Charakteristisches Bruchdrehmoment f tor,k [Nm] 9 24 40

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 447

Artikel 89150 Maße 3,9
4,3
Schnellbauschrauben d max.
mit Trompetenkopf und Grobgewinde
m m k max. 5
8,5
d k max.
d d
k k dk dk
m PH2
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 450

Artikel 89151 Maße 3,9

4
Schnellbauschrauben d max.
mit Trompetenkopf und Feingewinde
m m k max. 5
d d
8,5
d k max.
k k d k d k
m PH2

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 451

Artikel 89152 Maße 3,5
3,53
d max.
Schnellbauschrauben
mit Trompetenkopf und Bohrspitze k max. 6
m m
d dp d dp y~ 3,9
d p ~ 2,8
k k y d k y d k
d k max. 8,4
m PH2
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 451

TI/2019.10/DE

TI-53
