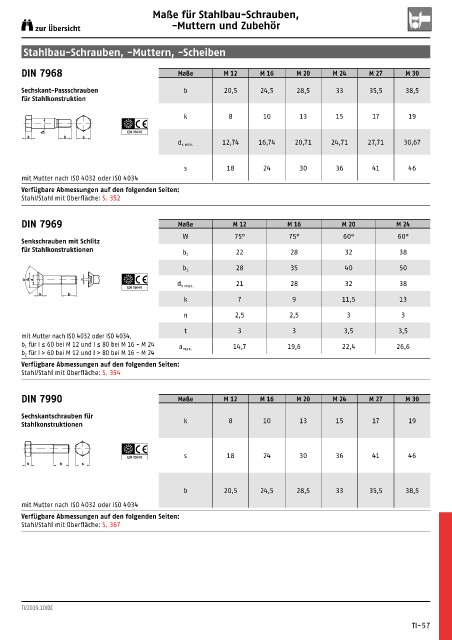

Maße für Stahlbau-Schrauben,

zur Übersicht -Muttern und Zubehör

Stahlbau-Schrauben, -Muttern, -Scheiben

DIN 7968 Maße M 12 M 16 M 20 M 24 M 27 M 30

Sechskant-Passschrauben b 20,5 24,5 28,5 33 35,5 38,5
für Stahlkonstruktion
k 8 10 13 15 17 19

d s d s
k k b s b s
d s min. 12,74 16,74 20,71 24,71 27,71 30,67

s 18 24 30 36 41 46
mit Mutter nach ISO 4032 oder ISO 4034
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 352

DIN 7969 Maße M 12 M 16 M 20 M 24
W 75° 75° 60° 60°
Senkschrauben mit Schlitz
für Stahlkonstruktionen 22 28 32 38
b 1
28 35 40 50
b 2
w dk a w dk a n n 21 28 32 38
d k max.
k k b b
k 7 9 11,5 13
n 2,5 2,5 3 3

t 3 3 3,5 3,5
mit Mutter nach ISO 4032 oder ISO 4034,
b 1 für l ≤ 60 bei M 12 und l ≤ 80 bei M 16 - M 24 14,7 19,6 22,4 26,6
b 2 für l > 60 bei M 12 und l > 80 bei M 16 - M 24 a max.
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 354

DIN 7990 Maße M 12 M 16 M 20 M 24 M 27 M 30

Sechskantschrauben für
Stahlkonstruktionen k 8 10 13 15 17 19

s 18 24 30 36 41 46
k k b s b s

b 20,5 24,5 28,5 33 35,5 38,5
mit Mutter nach ISO 4032 oder ISO 4034
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 367

TI/2019.10/DE

TI-57
