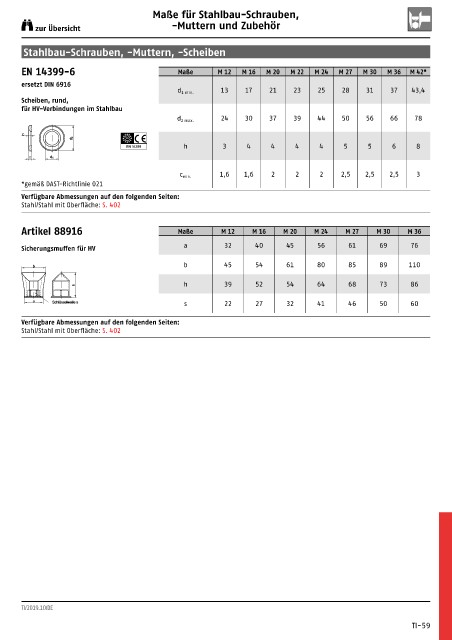

Maße für Stahlbau-Schrauben,
zur Übersicht -Muttern und Zubehör
Stahlbau-Schrauben, -Muttern, -Scheiben
EN 14399-6 Maße M 12 M 16 M 20 M 22 M 24 M 27 M 30 M 36 M 42*
ersetzt DIN 6916
d 1 min. 13 17 21 23 25 28 31 37 43,4
Scheiben, rund,
für HV-Verbindungen im Stahlbau
24 30 37 39 44 50 56 66 78
d 2 max.
c c
d2 d2
h 3 4 4 4 4 5 5 6 8
h d 1 h d 1
1,6 1,6 2 2 2 2,5 2,5 2,5 3
c min.
*gemäß DAST-Richtlinie 021
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 402
Artikel 88916 Maße M 12 M 16 M 20 M 24 M 27 M 30 M 36
Sicherungsmuffen für HV a 32 40 45 56 61 69 76
b b 45 54 61 80 85 89 110
h 39 52 54 64 68 73 86
h
a Schlüsselweite s s 22 27 32 41 46 50 60
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 402
TI/2019.10/DE
TI-59
