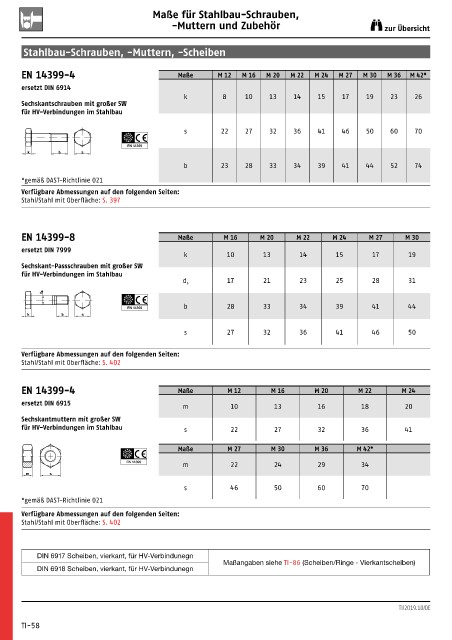

P. 759
Maße für Stahlbau-Schrauben,
-Muttern und Zubehör zur Übersicht
Stahlbau-Schrauben, -Muttern, -Scheiben
EN 14399-4 Maße M 12 M 16 M 20 M 22 M 24 M 27 M 30 M 36 M 42*
ersetzt DIN 6914
k 8 10 13 14 15 17 19 23 26
Sechskantschrauben mit großer SW
für HV-Verbindungen im Stahlbau
s 22 27 32 36 41 46 50 60 70
k k b s b s
b 23 28 33 34 39 41 44 52 74
*gemäß DAST-Richtlinie 021
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 397
EN 14399-8 Maße M 16 M 20 M 22 M 24 M 27 M 30
ersetzt DIN 7999
k 10 13 14 15 17 19
Sechskant-Passschrauben mit großer SW
für HV-Verbindungen im Stahlbau
d s 17 21 23 25 28 31
ds ds
b 28 33 34 39 41 44
k k b s b s
s 27 32 36 41 46 50
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 402
EN 14399-4 Maße M 12 M 16 M 20 M 22 M 24
ersetzt DIN 6915
m 10 13 16 18 20
Sechskantmuttern mit großer SW
für HV-Verbindungen im Stahlbau s 22 27 32 36 41
Maße M 27 M 30 M 36 M 42*
m 22 24 29 34
m s
m s
s 46 50 60 70
*gemäß DAST-Richtlinie 021
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 402
DIN 6917 Scheiben, vierkant, für HV-Verbindunegn
Maßangaben siehe TI-86 (Scheiben/Ringe - Vierkantscheiben)
DIN 6918 Scheiben, vierkant, für HV-Verbindunegn
TI/2019.10/DE
TI-58
