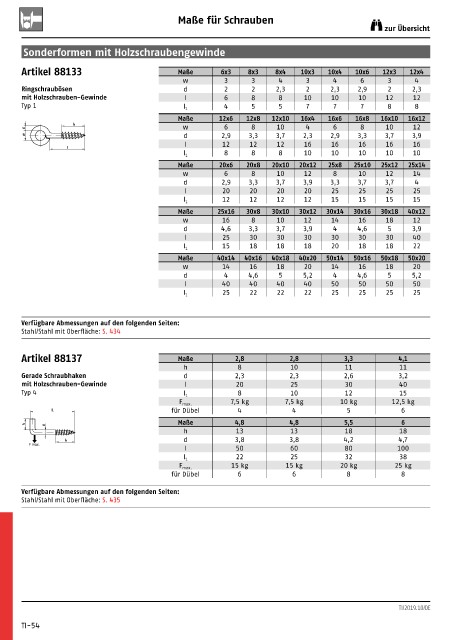

Maße für Schrauben
zur Übersicht

Sonderformen mit Holzschraubengewinde

Artikel 88133 Maße 6x3 8x3 8x4 10x3 10x4 10x6 12x3 12x4
w 3 3 4 3 4 6 3 4
Ringschraubösen d 2 2 2,3 2 2,3 2,9 2 2,3
mit Holzschrauben-Gewinde l 6 8 8 10 10 10 12 12
Typ 1 l 1 4 5 5 7 7 7 8 8
Maße 12x6 12x8 12x10 16x4 16x6 16x8 16x10 16x12
l1 w 6 8 10 4 6 8 10 12
d
w d 2,9 3,3 3,7 2,3 2,9 3,3 3,7 3,9
l 12 12 12 16 16 16 16 16
l
l 1 8 8 8 10 10 10 10 10
Maße 20x6 20x8 20x10 20x12 25x8 25x10 25x12 25x14
w 6 8 10 12 8 10 12 14
d 2,9 3,3 3,7 3,9 3,3 3,7 3,7 4
l 20 20 20 20 25 25 25 25
12 12 12 12 15 15 15 15
l 1
Maße 25x16 30x8 30x10 30x12 30x14 30x16 30x18 40x12
w 16 8 10 12 14 16 18 12
d 4,6 3,3 3,7 3,9 4 4,6 5 3,9
l 25 30 30 30 30 30 30 40
15 18 18 18 20 18 18 22
l 1
Maße 40x14 40x16 40x18 40x20 50x14 50x16 50x18 50x20
w 14 16 18 20 14 16 18 20
d 4 4,6 5 5,2 4 4,6 5 5,2
l 40 40 40 40 50 50 50 50
25 22 22 22 25 25 25 25
l 1

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 434

Artikel 88137 Maße 2,8 2,8 3,3 4,1
h 8 10 11 11
Gerade Schraubhaken d 2,3 2,3 2,6 3,2
mit Holzschrauben-Gewinde l 20 25 30 40
Typ 4 l 1 8 10 12 15
7,5 kg 7,5 kg 10 kg 12,5 kg
F max.
L für Dübel 4 4 5 6
Maße 4,8 4,8 5,5 6
h d
h 13 13 18 18
l1 d 3,8 3,8 4,2 4,7
F max.
l 50 60 80 100
22 25 32 38
l 1
15 kg 15 kg 20 kg 25 kg
F max.
für Dübel 6 6 8 8
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 435
