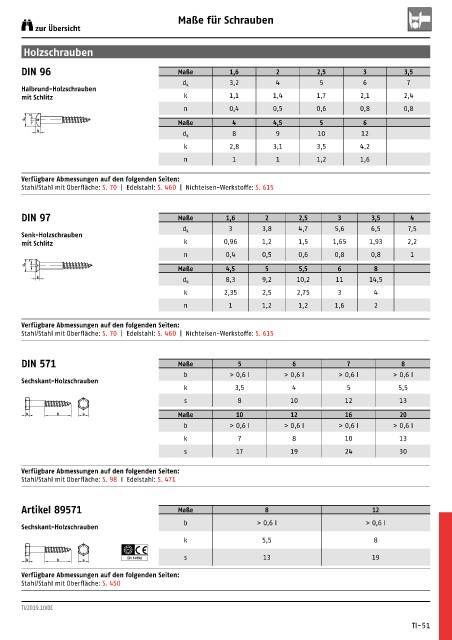

Maße für Schrauben
zur Übersicht

Holzschrauben

DIN 96 Maße 1,6 2 2,5 3 3,5
3,2 4 5 6 7
d k
Halbrund-Holzschrauben
mit Schlitz k 1,1 1,4 1,7 2,1 2,4
n 0,4 0,5 0,6 0,8 0,8
n
d k
Maße 4 4,5 5 6
k 8 9 10 12
d k
k 2,8 3,1 3,5 4,2
n 1 1 1,2 1,6

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 70 | Edelstahl: S. 460 | Nichteisen-Werkstoffe: S. 615

DIN 97 Maße 1,6 2 2,5 3 3,5 4
3 3,8 4,7 5,6 6,5 7,5
d k
Senk-Holzschrauben
mit Schlitz k 0,96 1,2 1,5 1,65 1,93 2,2
n 0,4 0,5 0,6 0,8 0,8 1
n
d k
Maße 4,5 5 5,5 6 8
k 8,3 9,2 10,2 11 14,5
d k
k 2,35 2,5 2,75 3 4
n 1 1,2 1,2 1,6 2

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 70 | Edelstahl: S. 460 | Nichteisen-Werkstoffe: S. 615

DIN 571 Maße 5 6 7 8
b > 0,6 l > 0,6 l > 0,6 l > 0,6 l
Sechskant-Holzschrauben
k 3,5 4 5 5,5
s 8 10 12 13

k b s Maße 10 12 16 20
b > 0,6 l > 0,6 l > 0,6 l > 0,6 l
k 7 8 10 13

s 17 19 24 30

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 98 I Edelstahl: S. 471

Artikel 89571 Maße 8 12
b > 0,6 l > 0,6 l
Sechskant-Holzschrauben
k 5,5 8

s 13 19
k b s
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 450

TI/2019.10/DE

TI-51
