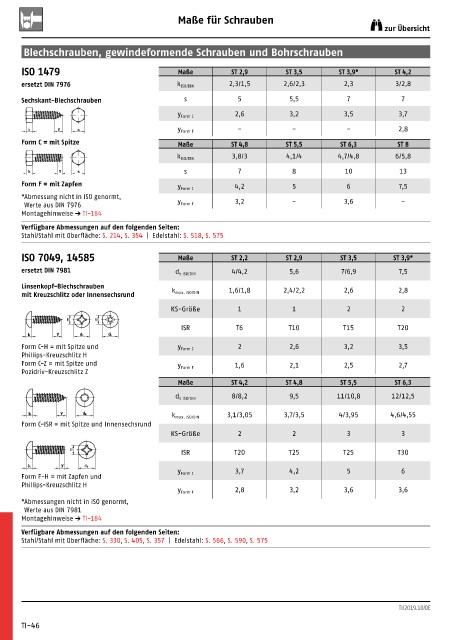

Maße für Schrauben
zur Übersicht

Blechschrauben, gewindeformende Schrauben und Bohrschrauben

ISO 1479 Maße ST 2,9 ST 3,5 ST 3,9* ST 4,2
ersetzt DIN 7976 k ISO/DIN 2,3/1,5 2,6/2,3 2,3 3/2,8

Sechskant-Blechschrauben s 5 5,5 7 7
2,6 3,2 3,5 3,7
y Form C
k y s y Form F - - - 2,8
Form C = mit Spitze Maße ST 4,8 ST 5,5 ST 6,3 ST 8
3,8/3 4,1/4 4,7/4,8 6/5,8
k ISO/DIN
k y s s 7 8 10 13
Form F = mit Zapfen
y Form C 4,2 5 6 7,5
* Abmessung nicht in ISO genormt,
Werte aus DIN 7976 y Form F 3,2 - 3,6 -
Montagehinweise Å TI-184

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 214, S. 354 | Edelstahl: S. 518, S. 575

ISO 7049, 14585 Maße ST 2,2 ST 2,9 ST 3,5 ST 3,9*

ersetzt DIN 7981 4/4,2 5,6 7/6,9 7,5
d k ISO/DIN
Linsenkopf-Blechschrauben 1,6/1,8 2,4/2,2 2,6 2,8
mit Kreuzschlitz oder Innensechsrund k max. ISO/DIN
KS-Größe 1 1 2 2
m m
ISR T6 T10 T15 T20
k y d k d k
Form C-H = mit Spitze und y Form C 2 2,6 3,2 3,5
Phillips-Kreuzschlitz H
Form C-Z = mit Spitze und 1,6 2,1 2,5 2,7
Pozidriv-Kreuzschlitz Z y Form F
Maße ST 4,2 ST 4,8 ST 5,5 ST 6,3
8/8,2 9,5 11/10,8 12/12,5
d k ISO/DIN

k y d k 3,1/3,05 3,7/3,5 4/3,95 4,6/4,55
k max. ISO/DIN
Form C-ISR = mit Spitze und Innensechsrund
KS-Größe 2 2 3 3

ISR T20 T25 T25 T30
m
k y d k 3,7 4,2 5 6
Form F-H = mit Zapfen und y Form C
Phillips-Kreuzschlitz H
y Form F 2,8 3,2 3,6 3,6
* Abmessungen nicht in ISO genormt,
Werte aus DIN 7981
Montagehinweise Å TI-184

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 330, S. 405, S. 357 | Edelstahl: S. 566, S. 590, S. 575

TI/2019.10/DE
